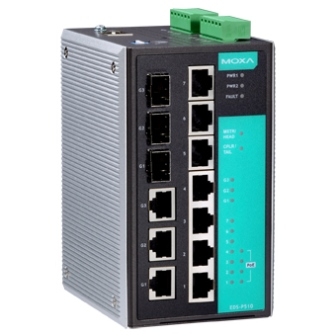

MOXA EDS-P510
Код: 7435
Производитель: MOXA
|
|
|
MOXA EDS-P510 - 10 портовый индустриальный управляемый Gigabit Ethernet коммутатор с 3 10/100/1000BaseT(X) или 100/1000BaseSFP Gigabit портами, 3 10/100BaseT(X) портами и 4 10/100BaseT(X) 802.3af (PoE) совместимыми Ethernet портами. MOXA EDS-P510 обеспечивает до 15.4 Ватт на каждый PoE порт, что позволяет подключать к ним различные сетевые устройства, например, IP камеры. беспроводные точки доступа и т.п., когда эти устройства не могут быть самостоятельно запитаны или это экономически не выгодно.
Коммутатор MOXA EDS-P510 может обеспечивать передачу данных на большие расстояния (80 км) при применении соответствующих SFP модулей. MOXA EDS-P510 также поддерживает интеллектуальные сетевые функции управления, включая MOXA Gigabit Turbo Ring (время восстановления < 20 мс), RSTP/STP, IGMP, VLAN, QoS, RMON, управление полосой пропускания и другие.
Серия коммутаторов MOXA EDS-P510 специально разработана для создания масштабируемых сетей с использованием различных сетевых устройств, поддерживающих Power-over-Ethernet технологию.
|
|
 |
Особенности |
 |
|
|
|
 |
Индустриальные сетевые возможности
- Поддержка IEEE 802.3af Power-over-Ethernet технологии и
PoE расширенных функций управления
- Поддержка IEEE 1588 PTP (Precision Time Protocol)
для точной синхронизации сетей
- IPv6 Ready
- 3 Gigabit порта - 2 порта используются для создания MOXA Gigabit Ethernet
Turbo Ring и один для Uplink
- Резервируемая избыточная Gigabit Ethernet кольцевая технология
(время восстановления < 20 ms) и RSTP/STP (IEEE802.1W/D)
- IGMP Snooping и GMRP для фильтрации мультикастового трафика по
индустриальному Ethernet протоколу
- Поддержка Port-based VLAN, IEEE 802.1Q VLAN и GVRP для упрощения
сетевого планирования
- Поддержка QoS-IEEE 802.1p/1Q и TOS/DiffServ
- Поддержка 802.3ad, LACP для оптимизации использования полосы
пропускания
- Поддержка IEEE 802.1X, HTTPS и SSH для обеспечения сетевой
безопасности
- Поддержка SNMP V1/V2C/V3 для различного уровня безопасного управления
- Управление полосой пропускания
- Защита портов для доступа только с заданных MAC адресов
- "Зеркальные" порты для удобства отладки
- Автоматические предупреждения об аварийных ситуациях по email и
на релейных выходах
- Цифровые входы для интеграции с сенсорами и устройствами
предупреждения через IP сеть.
|
|
|
Рекомендуемые аксессуары и программное обеспечение
- EDS-SNMP OPC Server Pro
- DR-120-24 DIN-Rail 24 VDC источник питания. |
|
|
|
|
|
|
|
|
Спецификации |
|
|
 Технология |
|
Стандарт |
IEEE 802.3af для Power-over-Ethernet,
IEEE 802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X) and 100Base FX,
IEEE 802.3ab для 1000Base(X),
IEEE 802.3z для 1000BaseSX/LX/LHX/ZX,
IEEE 802.3x для контроля потока
IEEE 802.1D для Spanning Tree протокола
IEEE 802.1w для Rapid STP,
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для Authentication,
IEEE 802.3ad для Port Trunk с LACP |
|
Протоколы |
IGMPv1/v2 device, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, Modbus/TCP (Available Soon: SNMP Inform, LLDP, IEEE 1588 PTP, IPv6) |
|
MIB |
MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
|
Контроль потока |
IEEE 802.3x, back pressure flow control |
|
Свойства коммутатора |
|
Приоритетных запросов |
4 |
|
Номера VLAN IDs |
64 |
|
IGMP групп |
256 |
|
VLAN ID диапазон |
VID от 1 до 4094 |
|
Интерфейсы |
|
RJ45 порт |
10/100BaseT(X) or 10/100/1000BaseT(X) автоопределение скорости |
|
Оптический порт |
100/1000BaseSFP слот |
|
Консоль |
RS-232 (RJ45) |
|
Индикаторы |
PWR1, PWR2, FAULT, 10/100M (TP port), 10/100/1000M (Gigabit port), MASTER, COUPLER, PoE |
|
DIP переключатели |
Turbo Ring, Master, Coupler, Reserve |
|
Контакты аварии |
Два релейных выхода с мах нагрузкой 0.5A @ 48 VDC |
|
Цифровые входы |
Два входа в одной группе, электрически развязанные
- от +13 до +30V для состояния “1”
- от -30 до +3V для состояния “0”
- Max. входной ток: 8 mA |
|
PoE (на порт |
|
Max. выходная мощность |
15.4W |
|
Выходное напряжение |
от 44 до 48.5 VDC |
|
Max. выходной ток |
350 mA |
|
Max. ток защиты |
400 mA |
|
Питание |
|
Входное напряжение |
48 (от 46 до 50V) VDC, дублированный вход |
|
Ток |
Max. 1.62 A @ 48 VDC (поддержка до 4 портов с нагрузкой 15.4 W на каждый PoE порт) |
|
Подключение |
Два съемных 6-pin терминальных блока |
|
Токовая защита |
да |
|
Защита от неправильной полярности |
Да |
|
Механические |
|
Корпус |
IP30 металлический |
|
Размеры |
80.2 x 135 x 105 mm (W x H x D) |
|
Вес |
1170 г |
|
Установка |
DIN-Rail, настенное крепление (опционально) |
|
Окружающая среда |
|
Рабочая температура |
от 0 до 60°C
от -40 до 75°C -T модели |
|
Температура хранения |
от -40 до 85°C |
|
Относительная влажность |
от 5% до 95% (без конденсата) |
|
Сертификаты |
|
Safety |
UL508 (Pending), EN60950-1 (Pending) |
|
Hazardous Location |
UL/cUL Class I, Division 2, Groups A, B, C, and D (Pending); ATEX Class I, Zone 2, Ex nC IIC (Pending) |
|
EMI |
FCC Part 15, CISPR (EN55022) class A |
|
EMS |
EN61000-4-2 (ESD), level 3
EN61000-4-3 (RS), level 3
EN61000-4-4 (EFT), level 3
EN61000-4-5 (Surge), level 2
EN61000-4-6 (CS), level 3
EN61000-4-8
EN61000-4-11 |
|
Shock |
IEC 60068-2-27 |
|
Freefall |
IEC 60068-2-32 |
|
Vibration |
IEC 60068-2-6 |
|
Maritime |
DNV (Pending), GL (Pending) |
|
Road Traffic |
NEMA TS2 (Pending) |
|
|
|
|
