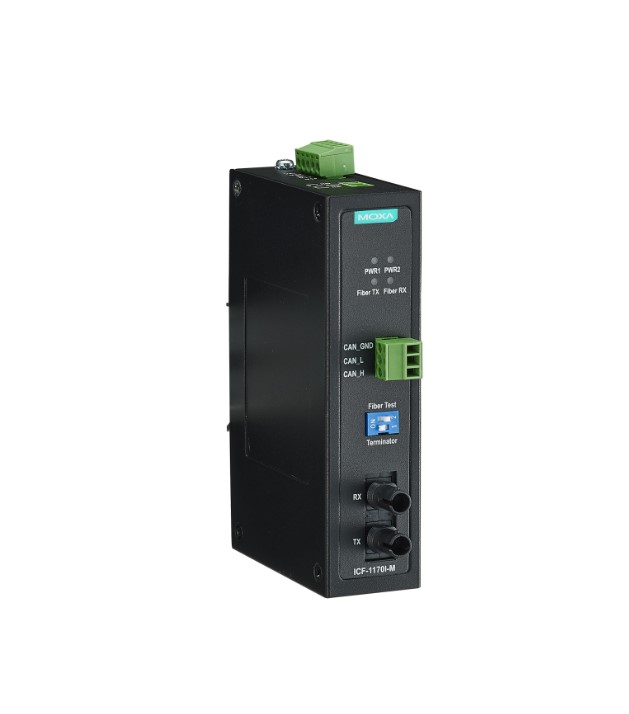

MOXA ICF-1170I-M-ST

Код: 8176

Производитель: MOXA

18 225 грн.

Серія конвертерів CANbus в оптику використовується для перетворення CAN сигналів з «міді» в оптику. Конвертери мають 2 КВ оптичну ізоляції для CANbus і два джерела живлення з релейними контактами аварії для забезпечення безперервної роботи CANbus системи.

Оптична тестова мода
Ця мода може бути використана для тестування волоконно-оптичного кабелю між двома MOXA ICF-1170I і представляє собою простий і надійний спосіб визначення правильності передачі даних в оптичному кабелі. Якщо ввімкнеена тестова мода, то оптичний передавач (TX) буде безперервно посилати сигнали даних, а світлодіодний індикатор "Fiber TX" буде світитися. З іншого боку з'єднання, коли MOXA ICF-1170I оптичний приймач (RX) отримає сигнали з боку TX, світлодіодний індикатор "Fiber RX" також буде світитися, що буде сигналізувати про правильність підключення, про справність оптичного кабелю і працездатність пристроїв MOXA ICF-1170I.

Особливості

Робоча відстань до 2 км по оптичному кабелю

Конвертує CAN сигнали в оптику і навпаки

	Швидкість до 1 Mbps
	Резервоване вхідне живлення
	DIP перемикач для підключення 120 Ω термінуючих резисторів
	DIP перемикач для тестувания оптики
	Світлодіодні індикатори для TX і RX оптики, Power 1, Power 2
	Доступна модель з розширеним температурним діапазоном від -40 до 85°C
	Повністю сумісний зі стандартом ISO 11898

Специфікації

CAN
CANbus інтерфейс	ISO 11898-2, Terminals (CAN_H, CAN_L,CAN_GND)
Протокол	CAN 2.0A and 2.0B (ISO 11898-2)
З'єднувач	3-pin знімний термінальний блок x1
Термінуючі резистори	Вибираються перемикачем для 120 Ω
Швидкість	До 1 Mbps
Системна затримка	150 ns
Ізоляційний захист	2 KV
Робоча відстань	Max 2 km (в залежності від швидкості і використовуваного протоколу)
Світлодіодні індикатори	PWR1, PWR2, Fiber TX, Fiber RX
Примітка	Дальність передачі обмежена частотою сигналу, що обумовлено в стандарті ISO 11898-2
Оптика
З'єднувач	ST (multi-mode) оптичний порт x 2
Тип кабелю	50/125, 62.5/125 або 100/140 μm (multi-mode)
Довжина хвилі	850 nm
Tx вихід	Multi-mode (> -5 dBm)
RX чутливість	Multi-mode (-20 dBm)
Фізичні характеристики
Матеріал корпусу	Алюміній (1 mm)
Вага	320 г
Розміри	30.3 x 70 x 115 mm Див. докладніше ->>
Навколишнє середовище
Робоча температура	від 0 до 60°C - стандартні моделі, від -40 до 85°C моделі з розширеним температурним діапазоном (з індексом "T")
Відносна вологість	від 5 до 95% RH
Температура зберігання	від -40 до 85°C
Живлення
Живлення	від 12 до 48 VDC
Споживання	ICF-1170I: 221 mA @ 12 V Alarm Contact: 1 relay output with current carrying of 1 A @ 24 VDC
Voltage Reversal Protection	Protects against V+/V- reversal
Захист від струму	Так, 1.1 А
Сертифікати
EMI	EN55022 1998, Class A
EMS	EN61000-4-2 (ESD), Criteria B, Level 4 EN61000-4-3 (RS), Criteria A, Level 2 EN61000-4-4 (EFT), Criteria B, Level 4 EN61000-4-5 (Surge), Criteria B, Level 2 EN61000-4-6 (CS), Criteria B, Level 2 En61000-4-8 (PFMF), Criteria A, Level 3
UL/CUL	UL-508
TUV	EN 60950-1
CE	Class A
FCC	Part 15 sub Class A
Freefall	IEC 60068-2-32
MTBF	792085 hrs
