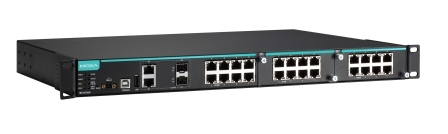

MOXA IKS-6726A-2GTXSFP-24-24-T
Код: 7437
Производитель: MOXA
|
|
|
Серия MOXA IKS-6726A/IKS-6728A специально разработана для удовлетворения жестких требований, предъявляемых к системам автоматизации управления движением - стандарт NEMA TS2 и морских применений (DNV/GL).
MOXA IKS-6726A/6728A - 26/28 портовые 19" управляемый Rackmount Gigabit Ethernet коммутаторы - эффективное решение для построения широкополосных сетей промышленной автоматизации.
|
|
Модульный дизайн (2 слота расширения) позволяет в MOXA IKS-6726A/6728A установить до 2/4 Gigabit Ethernet портов и до 24 Fast Ethernet портов, что обеспечивает коммутатору высокую масштабируемость.
Резервируемые изолированные блоки питания 24/48 VDC или 110/220 VDC/VAC придают большую гибкость для пользователей при выборе необходимых типов источников питания. Ethernet коммутаторы серии MOXA IKS-6726A/6726A соответствуют UL стандартам и работоспособны в широком диапазоне температур от -40 до 75°C.
8 встроенных портов PoE +, совместимых с IEEE 802.3af/at в модели IKS-6728A-8PoE, выходная мощность до 36 Вт на порт PoE+.
Все модели коммутаторов подвергаются 100% предварительным тренировочным тестам с целью проверки их соответствия специальным требования.
 |
Особенности |
 |
|
|
|
|
|
• Интерфейс командной строки (Command Line Interface - CLI) для быстрой конфигурации
• Поддержка EtherNet/IP и Modbus/TCP протоколов управления и мониторинга
• Совместимость с EtherNet/IP и PROFINET протоколами для прозрачной передачи данных
• Turbo Ring и Turbo Chain (время восстановления < 20 ms @ 250 switches), RSTP/STP и
MSTP для сетевого резервирования
• Поддержка IEEE 802.1Q VLAN GVRP протоколов для упрощения сетевого планирования
• Поддержка QoS-IEEE 802.1p/1Q и TOS/DiffServ для достоверной доставки данных
• Поддержка TACACS+, SNMPv3, IEEE 802.1X, HTTPS и SSH для обеспечения сетевой
безопасности
• Поддержка SNMPv1/v2c/v3 для различный уровней сетевого управления
• Поддержка RMON для эффективного сетевого мониторинга
• Поддержка "зеркалирования" портов для онлайновой отладки
• Автоматические предупреждения при нештатной работе через email и релейные выходы
• Автоматическое восстановление IP адресов при подключении устройств
• Конфигурация через Web browser, Telnet/консоль, Windows utility и ABC-01
• Универсальное резервируемое питание 24/48 VDC или 110/220 VDC/VAC
• 8 встроенных портов PoE +, совместимых с IEEE 802.3af/at (IKS-6728A-8PoE)
• Выходная мощность до 36 Вт на порт PoE+ (IKS-6728A-8PoE)
• Рабочая температура от -40 до 75˚C.
• Поддержка MXstudio для простого визуального управления промышленными сетями
• V-ON ™ обеспечивает многоадресную передачу данных. |
|
|
|
|
|
|
|
|
Спецификации |
|
|
|
Серия MOXA IKS-6726A/6728A Gigabit Ethernet управляемые коммутаторы
 Технология |
|
Стандарты |
IEEE 802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X) и 100BaseFX,
IEEE 802.3ab для 1000BaseT(X),
IEEE 802.3z для 1000BaseSX/LX/LHX/ZX,
IEEE 802.3x для контроля потока
IEEE 802.1D-2004 для Spanning Tree протокола
IEEE 802.1w для Rapid STP,
IEEE 802.1s для Multiple Spanning Tree протокола
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для Authentication,
IEEE 802.3ad для Port Trunk с LACP |
|
Программные особенности |
|
Управление |
IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control |
|
Фильтр |
802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2/v3, GMRP |
|
Протоколы резервирования |
STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation |
|
Безопасность |
RADIUS, TACACS+, SSL, SSH, Broadcast Storm Protection, Port Lock |
|
Временное управление |
SNTP, NTP Server/Client, IEEE 1588v2 PTP (software-based) |
|
Индустриальные протоколы |
EtherNet/IP, Modbus/TCP, PROFINET |
|
MIB |
MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
|
Особенности коммутатора |
|
Приоритетных очередей |
4 |
|
Max. число VLAN |
64 |
|
VLAN ID |
от VID 1 до 4094 |
|
IGMP групп |
2048 |
|
Размер таблицы MAC |
16 K |
|
Буфер пакетов |
12 Mbit |
|
Размер Jumbo Frame |
9.6 KB |
|
Интерфейсы |
|
Fast Ethernet: |
8-портов 10/100Base T(X) и 2 слота для модулей : 8- или 6-портовые с 10/100BaseT(X), 100BaseFX (SC/ST соединителями), или 100Base SFP |
|
Gigabit Ethernet: |
2- или 4-порта 10/100/1000BaseT(X) или 100/1000Base SFP |
|
Консоль: |
USB-serial (Type B соединитель) |
|
USB порт |
USB 2.0 |
|
Релейные выходы аварии: |
Один с нагрузочным током до 3A@30 VDC или 3A@240 VAC |
|
Порт хранения |
USB (Type A соединитель для ABC-02-USB) |
|
Питание |
|
Входное напряжение |
24 VDC (от 18 до 36 V) или 48 VDC (от 36 до 72 V) или
110/220 VDC/VAC (от 85 до 264 VAC) |
|
Потребление |
(без установленных IM-6700A модулей)
• Max. 0.36 A @ 24 VDC
• Max. 0.19 A @ 48 VDC
• Max. 0.28/0.14 A @ 110/220 VAC |
|
Токовая защита |
Да |
|
Защита от неправильной полярности |
Да |
|
Механические |
|
Корпус |
IP30 защита |
|
Размеры |
440 x 44 x 280 mm (Ш x В x Д) |
|
Вес |
4.1 кг |
|
Установка |
в 19’’ стойки |
 |
|
Окружающая среда |
|
Рабочая температура |
от -40 до 75°C |
|
Температура хранения |
от -40 до 85°C |
|
Относительная влажность |
от 5 до 95% (без конденсата) |
|
Сертификаты |
|
Safety |
UL 60950-1, EN 60950-1 |
|
EMS |
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: Signal: 10 V
IEC 61000-4-8 |
|
Rail Traffic |
EN 50121-4 |
|
Shock |
IEC 60068-2-27 |
|
Freefall |
IEC 60068-2-32 |
|
Marine |
DNV, GL, LR, ABS, NK |
|
Vibration |
IEC 60068-2-6 |
|
|
|
