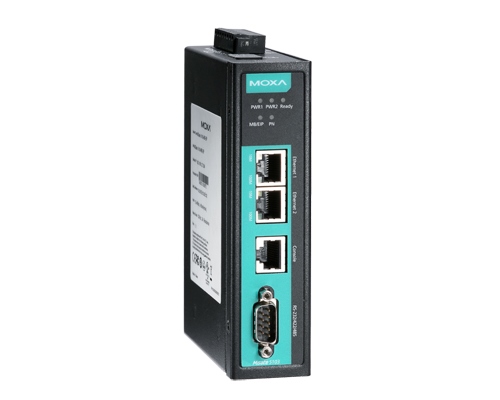

MOXA MGate 5103

Код: 7522

Производитель: MOXA

29 930 грн.

Серия индустриальных Ethernet шлюзов MOXA MGate 5103 предназначена для обеспечения связи между Modbus RTU / ASCII / TCP, EtherNet / IP и PROFINET. Она позволяет интегрировать существующие Modbus устройства в сеть PROFINET, использовать MGate 5103 в качестве ведущего / ведомого Modbus или EtherNet / IP-адаптера для сбора данных и обмена данными с устройствами PROFINET. Данные обмена будут также сохранены в шлюзе. Шлюз преобразует сохраненные данные Modbus или EtherNet / IP в пакеты PROFINET, поэтому контроллер PROFINET IO может управлять или контролировать полевые устройства.

Конфигурация посредством веб-консоли
Серия MGate 5103 поставляется с иллюстрированным руководством по быстрой установке, предназначенным для упрощения конфигурации. С помощью Quick Setup можно легко получить доступ к режимам преобразования протокола и завершить настройку в несколько простых этапов. Серия MGate 5103 также поддерживает функцию экспорта GSDML. Файлы GSDML можно импортировать в ПЛК PROFINET, чтобы сэкономить время при настройке ПЛК.

Мониторинг Modbus RTU / ASCII / TCP трафика
Шлюзы MGate 5103 поддерживают протокол мониторинга трафика Modbus RTU / ASCII / TCP для упрощения поиска неисправностей, что особенно важно на этапе установки. Проблемы связи могут быть вызваны неправильными параметрами программного обеспечения, такими как ведомые идентификаторы и регистры или неправильной конфигурацией команд. С помощью Modbus RTU / ASCII / TCP Protocol Traffic Monitor можно проверить захваченные данные и легко определить причину ошибок.

Функции обслуживания
Шлюзы серии MGate 5103 предоставляют веб-консоль и Telnet консоль для удаленного обслуживания. Функции шифрования, включая HTTPS и SSH, поддерживаются для обеспечения сетевой безопасности. Кроме того, предусмотрены функции для записи событий подключения и событий обслуживания Modbus. Пользователи могут просматривать данные журнала удаленно через веб-консоль.

Особенности
°	Поддержка устройств PROFINET
°	Поддержка Modbus RTU / ASCII / TCP master / slave
°	Легкая настройка с помощью веб интерфейса
°	Поддержка EtherNet / IP-адаптеров
°	Полная диагностическая информация для обслуживания
°	Встроенный мониторинг трафика Modbus
°	Карта microSD для резервного копирования конфигурации и журналов событий
°	Модель с расширенным температурным диапазоном от -40 до 75 ° C.
°	Порт Modbus с встроенной изоляцией 2 кВ
°	Встроенная возможность Ethernet каскадирования для простой проводки
°	Функции безопасности на базе IEC-62443


Спецификации
° Ethernet интерфейс
Протокол	EtherNet/IP, Modbus TCP, PROFINET RT
Число портов	2 (1 IP, используется для каскадирования)
Скорость	10/100 Mbps, Auto MDI/MDIX
Соединитель	8-pin RJ45
Magnetic Isolation Protection	1.5 KV встроенная
PROFINET	• Тип: устройство / подчиненный • Макс. размер данных для каждой передачи ввода / вывода: Вход: 512 байт Выход: 512 байт • Макс. количество соединений: MGate как PROFINET IO устройство: 1 соединение для чтения / записи
EtherNet/IP	• Класс: Адаптер • Поддерживаемые объекты CIP: Identity, Message Router, Assembly, Connection Manager, TCP/IP interface, Ethernet link, Port • Макс. количество соединений: MGate as Adapter: 16 соединений для чтения, 1 соединение для чтения / записи • Макс. общий объем данных ввода / вывода: Вход: 496 байт Выход: 496 байт
Modbus TCP	• Режим: Клиент / Сервер • Поддерживаемые функции: 1, 2, 3, 4, 5, 6, 15, 16, 23 • Макс. Количество команд: 128 • Макс. Количество соединений: MGate как клиент Modbus TCP: 32 MGate как сервер Modbus TCP: 32 • Макс. Общий объем данных ввода / вывода: Вход: 512 байт Выход: 512 байт
° Serial интерфейс
Число портов	1
Протокол	Modbus RTU/ASCII Master/Slave
Интерфейс	RS-232/422/485 программно выбираемый
Соединитель	DB9 male
RS-485 Data Direction Control	ADDC® (automatic data direction control)
Pull High/Low резисторы для RS-485	1 KΩ, 150 KΩ
Терминаторы для RS-485	120 Ω
Изоляция	2 kV
° Serial интерфейс параметры
Биты данных	7, 8
Стоп биты	1, 2
Управление потоком	RTS/CTS, DTR/DSR (RS-232 только)
Паритет	None, Even, Odd, Space, Mark
Скорость	от 50 bps до 921.6 Kbps
° Serial сигналы
RS-232	TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422	TxD+, TxD-, RxD+, RxD-, GND
RS-485-4w	TxD+, TxD-, RxD+, RxD-, GND
RS-485-2w	Data+, Data-, GND
° Программное обеспечение
Опции конфигурации	Web Console, Serial Console
Утилиты	MGate Manager for Windows 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1/10 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2
Поддержка	MXconfig, MXview, SNMP (v1, v2, v3), Private MIB
° Физические характеристики
Материал корпуса	металл, IP30
Вес	507 г
Размеры	36 x 105 x 140 mm

° Окружающая среда
Рабочая температура	от 0 до 60°C - стандартная модель от -40 до 75°C - Т-модель
Температура хранения	от -40 до 85°C
Относительная влажность	от 5 до 95% RH
° Питание
Входное напряжение	От 12 до 48VDC
Потребление	455 mA @ 12 VDC; 125 mA @ 48 VDC
Соединитель	терминальный блок
° Сертификаты
Safety	UL 508, EN 60950-1
EMS	IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m IEC 61000-4-8 PFMF
EMC	EN 55032/24
EMI	CISPR 32, FCC Part 15B Class B
Shock	IEC 60068-2-27
Freefall	IEC 60068-2-32
Vibration	IEC 60068-2-6, IEC 60068-2-64
Hazardous Location	Class 1 Division 2, ATEX, IECEx
° Наработка на отказ
MTBF (mean time between failures)	859,422 часов стандарт elcordia SR332
