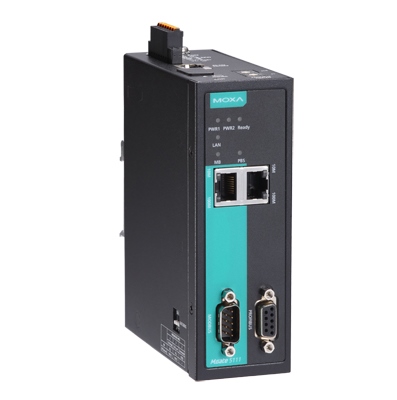

MOXA MGate 5111-T

Код: 7523

Производитель: MOXA

1-портовый преобразователь Modbus/PROFINET/EtherNet/IP в PROFIBUS с расширенным диапазоном температур

31 812 грн.
- +
Купить
Индустриальные Ethernet-шлюзы MGate 5111 предназначены для преобрования данных между протоколами Modbus RTU / ASCII / TCP, EtherNet / IP, PROFINET и PROFIBUS. Все модели имеют прочный металлический корпус, монтируются на DIN-рейку и имеют встроенную изоляцию последовательных портов. Modbus является одним из наиболее широко используемых протоколов промышленной связи, а EtherNet / IP, PROFINET и PROFIBUS обычно используются в автоматизации производства и автоматизации процессов. MGate 5111 поддерживает как ведущий, так и ведомый  (master / slave) режимы Modbus RTU / ASCII / TCP, поэтому можно легко подключить устройство Modbus к ПЛК PROFIBUS или DCS, например, к ПЛК Siemens. Для систем интеграции MGate 5111 может подключаться к системам PLC / SCADA EtherNet / IP, таким как ПЛК Rockwell Automation, к системам PLC / DCS PROFIBUS или новой системой PLC Siemens, которая поддерживает PROFINET к существующей системе PROFIBUS. Шлюзы MGate 5111 предназначены для легкой конфигурации и быстрого обслуживания. Удобная веб-консоль может использоваться для реализации задач удаленного обслуживания, а пользовательский интерфейс мастера настройки (wizard UI) позволяет быстро настроить шлюз. Полный набор инструментов устранения неполадок сокращает время конфигурирования и время простоя системы. Надежная конструкция подходит для промышленных применений, таких как автоматизация производства, энергетика, нефтяная и  газовая промышленность, автоматизация фильтрации сточных вод и другие отрасли автоматизации процессов.

Простая конфигурация
  Шлюз MGate 5111 имеет дружественный пользовательский интерфейс, который позволяет быстро настроить процедуры преобразования протоколов для большинства приложений. С помощью Quick Setup вы можете легко получить доступ к режимам преобразования протокола и завершить настройку в несколько этапов. MGate 5111 поддерживает веб-консоль и Telnet консоль для удаленного обслуживания. Функции шифрования, включая HTTPS и SSH, поддерживаются для обеспечения лучшей сетевой безопасности. Кроме того, для регистрации соединений и событий обслуживания Modbus предусмотрены функции журнала, пользователи могут удаленно просматривать данные журнала через веб-консоль.

Разнообразие функций обслуживания
   MGate 5111 поддерживает протокол диагностики и мониторинга трафика для удобного устранения неполадок, особенно на этапе установки. Проблемы связи, вызванные неправильными параметрами программного обеспечения, такие как идентификаторы ведомых устройств и регистры, или неправильные конфигурации команд, могут быть обнаружены с помощью протокола Diagnostation and Traffic Monitor, который позволяет захватывать и проверять данные, чтобы легко определить причины ошибок. Шлюзы MGate 5111 также поддерживают функции контроля состояния и защиты от сбоев. Функция мониторинга состояния уведомляет систему PLC / DCS / SCADA, когда устройство Modbus отключается или не отвечает и, в этом случае, процесс PLC / DCS получает статус каждого конечного устройства, а затем выдает аварийные сигналы для уведомления операторов. Когда кабель PROFIBUS отсоединяется, функция защиты от сбоя выполняет действия на конечных устройствах, заранее заданным значением, определенным пользователем.

  Особенности

°

Поддержка PROFIBUS DP V0 slave
° Поддержка Modbus RTU / ASCII / TCP master или slave
° Поддержка EtherNet/IP adapter or PROFINET IO device
° Встроенный мониторинг трафика / диагностика / мониторинг состояния и защита от сбоев
° Встроенное Ethernet-каскадирование для упрощения проводки
° Резервированные сдвоенные входы питания по постоянному току и релейный выход
° MicroSD карта для резервного копирования / дублирования конфигурации и журнала событий
° Последовательный порт с изоляцией 2 кВ
° Модели с расширенным температурным диапазоном от -40 до 75 ° C
° Функции безопасности на базе IEC-62443

  Спецификации
° Индустриальные протоколы
Протокол PROFIBUS, Modbus RTU/ASCII/TCP, PROFINET, EtherNet/IP
Преобразование протоколов • Modbus RTU/ASCII (Master/Slave) в PROFIBUS slave
• Modbus TCP (Client/Server) в PROFIBUS slave
• EtherNet/IP (Adapter) в PROFIBUS slave
• PROFINET (IO Device) в PROFIBUS slave
° Ethernet интерфейс
Протокол Modbus TCP (Client/Server), PROFINET (IO device), EtherNet/IP (Adapter)
Число портов 2 (1 IP, используется для каскадирования)
Скорость 10/100 Mbps, Auto MDI/MDIX
Соединитель 8-pin RJ45
Magnetic Isolation Protection 1.5 KV встроенная
° PROFIBUS интерфейс
Протоколол PROFIBUS DP-V0 Slave
Число портов 1
Скорость от 9000 bps до 12 Mbps
Соединитель DB9 female
Защита 2KV встроенная
Кольцевой переключатель Для установки PROFIBUS адресов 0-99 (адреса 100-125 поддерживаются при помощи переключателя SW)
° Modbus Serial интерфейс
Протокол Modbus RTU/ASCII (Master/Slave)
Число портов 1
Интерфейс RS-232/422/485 программно выбираемый
Соединитель DB9 male
Защита 2 KV
RS-485 Data Direction Control  ADDC® (automatic data direction control)
Pull High/Low резисторы для RS-485 1 KΩ, 150 KΩ
Терминаторы для RS-485  120 Ω
Биты данных 8
Стоп биты 1, 2
Управление потоком RTS/CTS, DTR/DSR (RS-232 только)
Паритет None, Even, Odd, Space, Mark
Скорость от 50 bps до 921.6 Kbps
° Modbus Serial сигналы
RS-232 TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422 TxD+, TxD-, RxD+, RxD-, GND
RS-485-4w TxD+, TxD-, RxD+, RxD-, GND
RS-485-2w Data+, Data-, GND
° Modbus TCP интерфейс
Протокол Modbus TCP client/server
Поддерживаемые функции 1, 2, 3, 4, 5, 6, 15, 16, 23
Максимальное число команд • MGate как Modbus TCP Client: 32
• MGate как Modbus TCP Server: 16
Максимальный размер входных - выходных данных Вход: 2048 bytes, Выход: 2048 bytes
° EtherNet/IP интерфейс
Класс Adapter
Поддерживаемые CIP  объекты  Identity, Message Router, Assembly, Connection Manager, TCP/IP interface, Ethernet link, Port
Максимальное число соединений • MGate как Adapter:
   1 соединение для чтения/записи
   1 соединение только для чтения
• Максимальный размер входных - выходных данных:

   Вход: 496 bytes,

Выход: 496 bytes
° PROFINET интерфейс
Протокол PROFINET RT IO Device
Память  Вход: 512 bytes,
Выход: 512 bytes
Максимальное число соединений 1 мастер соединение
° Программное обеспечение
Поддержка MXview, MXconfig
Опции конфигурации Web Console
Утилиты Device Search Utility (DSU) for Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1/10 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2
Протоколы Network Protocols TCP/IP, UDP, HTTP, HTTPS, SMTP, NTP, DNS, DHCP Client, SNMP (v1, v2c, v3), MIB-II, ARP, Telnet, SSH
° Физические характеристики
Материал корпуса SECC листовой металлб IP30
Вес 589 г
Установка на DIN направляющую
Размеры 45.8 x 105 x 134 mm

° Окружающая среда
Рабочая температура от 0 до 60°C - стандартная модель
от -40 до 75°C - Т-модель
Температура хранения от -40 до 85°C
Относительная влажность от 5 до 95% RH
° Питание
Входное напряжение От 12 до 48VDC
Потребление • 460 mA @ 12 VDC
• 221 mA @ 24 VDC
• 121 mA @ 48 VDC
Соединитель терминальный блок
° Сертификаты
Safety UL 60950-1, EN 60950-1
EMS IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m
IEC 61000-4-8 PFMF: 30 A/m
EMC EN 61000-6-2/6-4
EMI CISPR 22, FCC Part 15B Class A
Shock  IEC 60068-2-27
Freefall  IEC 60068-2-23
Vibration  IEC 60068-2-6, IEC 60068-2-64
° Наработка на отказ
MTBF (mean time between failures)  718,131 часов
