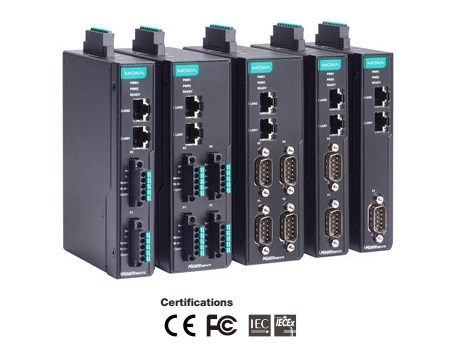

MOXA MGate MB3170-G2

Код: 8404

Производитель: MOXA

   MGate MB3Х70-G2 – це шлюзи Modbus нового покоління, які конвертують між Modbus TCP, RTU, ASCII та навіть власними або розширеними послідовними протоколами Modbus. Ці шлюзи MGate прозоро конвертують протоколи, активно опитують підключені пристрої та кешують дані в пам'яті. Ці можливості дозволяють системам SCADA отримувати дані Modbus безпосередньо зі шлюзу, замість того, щоб чекати на відповідь усіх пристроїв Modbus, що значно підвищує продуктивність зв'язку.

Moxa розробила серію MGate, використовуючи безпечний процес життєвого циклу розробки IEC 62443-4-1, що забезпечує безпечне з'єднання та керування цими шлюзами в промислових мережах.

Крім того, зручність використання покращується завдяки універсальним варіантам встановлення, які відповідають різноманітним вимогам до монтажу та підключення, міцній конструкції, придатній для використання в суворих умовах, та простим у використанні інструментам налаштування та усунення несправностей для швидкого обслуговування..

Високопродуктивне перетворення Modbus
   Шлюзи MGate MB3170-G2/MB3270-G2/MB3470-G2 працюють або в прозорому (пряме перетворення протоколів), або в агентному (опитування та кешування) режимі. Прозорий режим перетворює протоколи для кожного запиту. Але для більших систем Modbus або коли потрібна менша затримка, агентний режим значно покращує зв'язок SCADA, безпосередньо звертаючись до кешу шлюзу.

Гнучке перетворення Modbus для різних систем
    Підтримуючи конфігурацію подвійної підмережі, MGate безперешкодно інтегрує Modbus TCP з Modbus RTU/ASCII, не порушуючи роботу існуючих систем. Завдяки кільком моделям послідовних портів, MGate одночасно конвертує між послідовним портом Modbus та Modbus TCP, а також послідовним портом-послідовним та TCP-TCP. Навіть зі застарілим послідовним або COM-портовим програмним забезпеченням, режим Real COM MGate забезпечує зв'язок через Ethernet TCP без налаштування програмного забезпечення. Окрім стандартних Modbus RTU та ASCII, MGate також конвертує пропрієтарні та розширені послідовні протоколи Modbus, що усуває необхідність у розробці на замовлення або додатковому обладнанні та забезпечує майже універсальну сумісність із системою Modbus. MGate-G2 здатний одночасно конвертувати з пропрієтарного послідовного порту та послідовного порту Modbus у Modbus TCP.

Особливості та переваги     Підтримує високопродуктивний режим агента з низькою затримкою для активного опитування пристроїв Modbus та кешування даних Підтримує власний Modbus та розширення Modbus для різних пристроїв Підтримує автоматичну маршрутизацію пристроїв для легкого налаштування Підтримує маршрутизацію за TCP-портом або IP-адресою для різних системних архітектур Підключає до 32 клієнтів Modbus TCP (MGate може поставити в чергу 32 запити Modbus для кожного підключеного клієнта Modbus) Підтримує зв'язок між послідовним клієнтом Modbus та послідовним сервером Modbus Каскадування Ethernet або подвійна підмережа для гнучкого проектування мережевої системи 10/100BaseTX (RJ45) або 100BaseFX (single mode або multi-mode з роз'ємом SC/ST або опцією SFP) Інструменти тестування зв'язку Modbus незалежні від зовнішнього програмного забезпечення Інтуїтивно зрозуміла діагностика Modbus та моніторинг трафіку для легкого усунення несправностей Послідовний порт із захистом ізоляції 2 кВ (для моделей -I) Широкий діапазон робочих температур від -40 до 75°C (моделі -T) Підтримує резервні подвійні входи живлення постійного струму та 1 релейний вихід

Специфікації
° Ethernet інтерфейс
Кількість портів 10/100BaseT(X) (роз'єм RJ45)	2 (Каскад Ethernet або подвійна підмережа, налаштована програмно) Auto MDI/MDI-X connection Auto MDI/MDI-X connection
Magnetic Isolation Protection	Вбудована 1.5 KV
Оптичне волокно
° Особливості ПЗ Ethernet
Промислові протоколи	Modbus TCP Client Modbus TCP Server
Параметри конфігурації	Web Console (HTTP/HTTPS), Device Search Utility (DSU), MCC Tool, Windows Driver Manager Utility, MXview One Softwar, MXconfig Software
Управління	ARP, DHCP Client, DNS, HTTPS, ICMP, IPv4/IPv6, SMTP, SMTPS, SNMPv1/v2c/v3, SNTP, TCP/IP, UDP
MIB	MIB-II RFC1213, RFC1317
Управління часом	SNTP Client
° Modbus (Прозорий)
Максимальна кількість клієнтських підключень	32
Максимальна кількість сервер підключень	32
° Особливості ПЗ Serial
Промислові протоколи	Modbus RTU/ASCII Client Modbus RTU/ASCII Server Proprietary Modbus
° Serial інтерфейс
Число портів	MGate MB3170-G2: 1 MGate MB3270-G2: 2 MGate MB3470-G2: 4
Інтерфейс	RS-232/422/485 програмно обираний
З'єднувач	MGate MB3170-G2/MB3270-G2/MB3470-G2: 1/2/4 x DB9 male MGate MB3270-TB-G2/MB3470-TB-G2: 2/4 x 5-контактний пружинний клемний блок
Захист	2 kV (для моделей "I")
RS-485 Data Direction Control	ADDC® (automatic data direction control)
Pull High/Low резистори для RS-485	1 KΩ, 150 KΩ
Термінатори для RS-485	120 Ω
Біти даних	7, 8
Стоп біти	1, 2
Управління потоком	DTR/DSR RTS Toggle (лише RS-232) RTS/CTS
Паритет	None, Even, Odd, Space, Mark
Швидкість	від 50 bps до 921.6 Kbps
° Serial сигнали
RS-232	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND або TxD, RxD, GND (для моделей -TB)
RS-422	Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w	Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w	Data+, Data-, GND
° Функції безпеки
Автентифікація	Local database
Шифрування	AES-128, AES-256, ECC-256, ECC-384, ECC-521, HMAC, RSA-1024, RSA-2048, RSA-3072, RSA-4096, SHA-256, SHA-384
Протоколи безпеки	HTTPS (TLS 1.2) SNMPv3
° Фізичні характеристики
Матеріал корпусу	Метал (IP30)
Розміри(з DIN-rail кріпленням)	MGate MB170-G2/MB3270-G2:29 x 89 x 132 мм MGate MB3470-G2:42 x 89 x 132 мм Зовнішній вигляд, розміри -->
Розміри	MGate MB170-G2/MB3270-G2:29 x 89 x 129 мм MGate MB3470-G2:42 x 89 x 129 мм Зовнішній вигляд, розміри -->
Вага	MGate MB170-G2: 384 г MGate MB3270-G2: 394 г MGate MB3470-G2: 512 г
° Навколишнє середовище
Робоча температура	Стандартна модель: від -10 до 60°C З розширеним температурним діапазоном : від -40 до 75°C
Температура зберігання	від -40 до 85°C
Відносна вологість	від 5 до 95% RH
° Живлення
Живлення	від 12 до 48 VDC
Підключення	Термінальний блок (8-pin)
Споживання	MGate MB3170-G2, MGate MB3170I-G2: 270mA @ 21V MGate MB3270-G2, MGate MB3270-TB-G2, MGate MB3270I-G2, MGate MB3270I-TBG2:: 330mA @ 12V MGate MB3470-G2, MGate MB3470-TB-G2, MGate MB3470I-G2, MGate MB3470I-TBG2, MGate MB3170-S-SC-G2, MGate MB3170I-S-SC-G2, MGate MB3170-M-SC-G2, MGate MB3170I-M-SC-G2, MGate MB3170-M-ST-G2, MGate MB3170-SFP-G2: 377 mA@ 12V
° Сертифікати
Safety	EN 62368-1, UL 62368-1
EMS	IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 2 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge: Power: 2 kV, Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF IEC 61000-4-11
EMC	EN 61000-6-2/-6-4
EMI	CISPR 32, FCC Part 15B Class A
Морський	DNV
Небезпечні місця	ATEX Class I Division 2 IECEx
Vibration	IEC60068-2-6
° Напрацювання на відмову
MTBF	MGate MB3170: 1 662 526 год. MGate MB3170I: ​​1 484 777 год. MGate MB3270: 1 477 768 год. MGate MB3270I: 1 144 837 год. MGate MB3170-M/-S: 1 580 051 год. MGate MB3170I-M/-S: 1 385 414 год.

Особливості та переваги
	Підтримує високопродуктивний режим агента з низькою затримкою для активного опитування пристроїв Modbus та кешування даних
	Підтримує власний Modbus та розширення Modbus для різних пристроїв
	Підтримує автоматичну маршрутизацію пристроїв для легкого налаштування
	Підтримує маршрутизацію за TCP-портом або IP-адресою для різних системних архітектур
	Підключає до 32 клієнтів Modbus TCP (MGate може поставити в чергу 32 запити Modbus для кожного підключеного клієнта Modbus)
	Підтримує зв'язок між послідовним клієнтом Modbus та послідовним сервером Modbus
	Каскадування Ethernet або подвійна підмережа для гнучкого проектування мережевої системи
	10/100BaseTX (RJ45) або 100BaseFX (single mode або multi-mode з роз'ємом SC/ST або опцією SFP)
	Інструменти тестування зв'язку Modbus незалежні від зовнішнього програмного забезпечення
	Інтуїтивно зрозуміла діагностика Modbus та моніторинг трафіку для легкого усунення несправностей
	Послідовний порт із захистом ізоляції 2 кВ (для моделей -I)
	Широкий діапазон робочих температур від -40 до 75°C (моделі -T)
	Підтримує резервні подвійні входи живлення постійного струму та 1 релейний вихід
