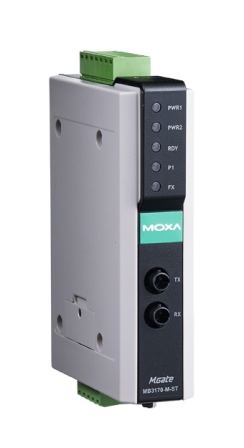

MOXA MGate MB3170-M-ST-T
Код: 7487
Производитель: MOXA
|
|
MOXA MB3170, MB3270 - одно и двупортовые Modbus шлюзы с расширенными функциями, которые конвертируют Modbus TCP и Modbus RTU/ASCII протоколы.
Эти шлюзы разработаны для интеграции Modbus TCP, ASCII и RTU устройств в любую комбинацию, включая serial master в serial slave или одновременно serial и Ethernet мастера.
Шлюзы серии MOXA MGate MB3170 и MB3270 и могут быть поддерживать до 16 TCP мастер / клиентов или до 32 TCP слейв / серверов. Маршрутизация через последовательные порты может управлять IP-адресами, номерами TCP портов или ID.
Специальная функция управления приоритетами позволяет получать незамедлительные ответы на запросы. Все модели имеют прочный индустриальный корпус, DIN-rail крепление и, как опцию, встроенную оптическую изоляцию для последовательных портов.
|
Интеграция TCP мастеров без изменения в сетях Modbus RTU/ASCII
или программном обеспечении
MOXA MB 3270 может интегрировать Modbus TCP с Modbus RTU/ASCII, не модифицируя существующую архитектуру Modbus RTU/ASCII или программное обеспечение. Поддержка специальной функции "redirector" обеспечивает последовательным мастерам поддержку прямого доступа к последовательным ведомым (slave) устройствам через специально отображаемый последовательный порт. Это позволяет последовательным и TCP мастерам (masters) иметь одновременный доступ к последовательным ведомым (slave) устройствам.
Каскадирование Ethernet портов для упрощения сетевых связей
Новые модели серии MGate MB3000 имеют два Ethernet порта для упрощения сетевых связей. Два Ethernet порта позволяют подключить многочисленные Modbus шлюзы для совместного использования при помощи стандартного кабеля RJ45 Ethernet, устраняя необходимость в дополнительных Ethernet коммутаторах.
Дублированное входное питание
MOXA MB3170, MB3270 для большей надежности имеют дублированные входы по питанию, что обеспечивает автоматический переход на второй источник питания при выходе из стоя первого. Более высокий уровень надежности обеспечивает этим Modbus шлюзам удовлетворение требований для многочисленных промышленных приложений.
Релейные предупреждения
Релейный выход предупреждения об аварии питания или Ethernet связи обеспечивает эксплуатационных инженеров дополнительным средством для лучшей диагностики и эксплуатации.
Подробнее ->>
|
|
|
Особенности |
|
|
|
|
Конвертирование между Modbus TCP и Modbus RTU/ASCII |
|
|
2 Ethernet порта для каскадирования |
|
Поддержка до 16 одновременных TCP мастеров / клиентов или до 32 serial slaves/server устройств |
|
Master mode поддерживает 32 или 64 одновременных TCP slaves устройств |
|
Маршрутизация serial портов по IP-адресами, номерами TCP портов или ID |
|
Поддержка функции serial redirector |
|
Поддержка анализа расширенного Modbus протокола |
|
Дублированный вход по питанию |
|
10/100BaseTX (RJ45) или 100BaseFX (single mode или multi-mode с SC/ST соединителями) |
|
|
|
|
Спецификации |
|
|
|
Ethernet интерфейс |
|
|
10/100 Mbps, RJ45, Auto MDI/MDIX |
|
|
|
Встроенная 1.5 KV magnetic isolation |
|
|
|
|
|
|
|
|
|
Оптический интерфейс |
|
|
|
Последовательный интерфейс |
|
|
Modbus RTU/ASCII Slave/Master |
|
|
|
RS-232/422/485 программно выбираемый |
|
|
|
MB3170, MB3170I: 1
MB3270, MB3270I: 2 |
|
|
|
MB3170/MB3170I - Male DB9 для RS-232, terminal block для RS-422/485
MB3270/MB3270I - Male DB9 |
|
|
|
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2-проводный): Data+, Data-, GND
RS-485 (4-проводный): Rx+, Tx-, Rx+, GND |
|
|
|
MB3170/3170I: DB9 male для RS-232, терминальный блок для RS-422/485
MB3270/3270I: DB9 male x 2 |
|
|
RS-485 Data Direction Control |
|
ADDC® (automatic data direction control) |
|
|
Magnetic Isolation Protection |
|
|
Защита последовательных портов |
|
15 KV ESD для всех сигналов |
|
|
Pull High/Low резисторы для RS-485 |
|
|
|
|
|
|
|
Конфигурационные |
|
|
None, Even, Odd, Space, Mark |
|
|
|
|
|
|
|
RTS/CTS, DTR/DSR, RTS Toggle (RS-232 только) |
|
|
|
|
|
|
|
Программное обеспечение |
|
|
Web Console, Serial Console, Telnet Console, Windows Utility |
|
|
|
Smart Routing, Serial Redirection, ProCOM, Priority Control, MXview, SNMP v1 (только чтение) |
|
|
|
MGate Manager for Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2 |
|
|
Multi-master и multi-drop |
|
Master mode: 32 TCP slaves.
Slave mode: 16 TCP masters, 32 запроса для каждого "мастера" |
|
|
|
|
|
Питание и окружающая среда |
|
|
от 0 до 60 °C
от -40 до 75 °C -T модель |
|
|
|
|
|
|
|
|
|
|
|
MB3170: 435 mA @ 12 V, 218 mA @ 24 V, 109 mA @ 48 V
MB3170I: 555 mA @ 12 V, 278 mA @ 24 V, 138 mA @ 48 V
MB3270: 435 mA @ 12 V, 218 mA @ 24 V, 109 mA @ 48 V
MB3270I: 510 mA @ 12 V, 255 mA @ 24 V, 128 mA @ 48 V |
|
|
|
1 реле для уведомления об аварии (нормально замкнутое):
Нагрузочный ток 1 A @ 30 VDC |
|
|
Сертификаты |
|
|
|
|
|
UL/cUL Class 1 Division 2 Groups A/B/C/D,
ATEX Zone 2 Ex nA IIC T3 Gc, IECEx* |
|
|
|
|
|
EN 55022 Class A, FCC Part 15 Subpart B Class A |
|
|
|
EN 55024
EN 61000-4-2 (ESD) Level 3
EN 61000-4-3 (RS) Level 3
EN 61000-4-4 (EFT) Level 4
EN 61000-4-5 (Surge) Level 3
EN 61000-4-6 (CS) Level 3
EN 61000-4-8 (PFMF) Level 1
EN 61000-4-11 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
