MOXA MB3180, MB3280 и MB3480 стандартные Modbus шлюзы, которые конвертируют Modbus TCP и Modbus RTU/ASCII протоколы. Они поддерживают до 16 одновременных Modbus TCP "мастеров" (masters) и до 31 RTU/ASCII "ведомых" (slaves) на каждый из последовательных портов. Для RTU/ASCII "мастеров" осуществляется поддержка до 32 TCP "ведомых".
|
Интеграция стандартных Modbus сетей
Серия MGate MB3000 включает следующие модели MB3180, MB3280 и MB3480, которые разработаны для простой интеграции Modbus TCP и RTU/ASCII сетей.С этими моделями последовательные "ведомые" устройства Modbus могут быть легко включены в существующую сеть Modbus TCP, а Modbus TCP "ведомые" могут быть сделаны доступными последовательным "мастерам". MB3180, MB3280 и MB3480 открывают возможности простой сетевой интеграции, легкой в настройке и полностью совместимой с любой Modbus сетью.
Высокая плотность, эффективная стоимость шлюзов

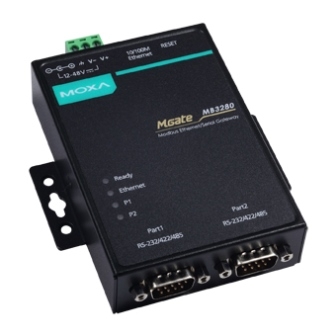

MGate MB3000 может эффективно быть включен в сети и обеспечивает высокую плотность Modbus узлов. MB3280 может управлять до 62 последовательными "ведомыми" узлами, а MB3480 - до 124. Каждый RS-233/422/485 последовательный порт может быть индивидуально настроен на Modbus RTU или Modbus ASCII с различными скоростями.
Подробнее ->>
|
|
|
Особенности |
|
|
|
|
Конвертирование между Modbus TCP и Modbus RTU/ASCII |
|
|
1 Ethernet порт и до 4 RS-232/422/485 serial портов |
|
Поддержка16 одновременных TCP "мастеров" и до 32 одновременных запросов к "мастеру" |
|
Автокалибрация тайм аутов ответа, что сохраняет до 70% усилий при конфигурации |
|
Русифицированное меню !!! |
|
|
|
|
Спецификации |
|
|
|
Сеть |
|
|
10/100 Mbps, RJ45, Auto MDI/MDIX |
|
|
|
Встроенная 1.5 KV magnetic isolation |
|
|
|
|
|
Последовательный интерфейс |
|
|
RS-232/422/485 программно выбираемый |
|
|
|
MB3180: 1
MB3280: 2
MB3480: 4
Male DB9 |
|
|
|
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2-проводный): Data+, Data-, GND
RS-485 (4-проводный): Rx+, Tx-, Rx+, GND |
|
|
|
15 KV ESD для всех сигналов |
|
|
|
|
|
Конфигурационные |
|
|
None, Even, Odd, Space, Mark |
|
|
|
|
|
|
|
|
|
|
|
|
|
Программное обеспечение |
|
|
RTU Slave, RTU Master, ASCII Slave, ASCII Master |
|
|
|
MGate Manager Suite для Windows 98/ME/NT/2000/XP/2003/Vista |
|
|
Multi-master и multi-drop |
|
Master mode: 32 TCP slaves.
Slave mode: 16 TCP masters, 32 запроса для каждого "мастера" |
|
|
|
|
|
Питание и окружающая среда |
|
|
|
|
|
|
|
|
MB3180: Алюминий (1 мм)
MB3280: Алюминий(1 мм)
MB3480: SECC (0.8 mm) |
|
|
|
|
|
MB3180: разъем
MB3280: разъем и терминальный блок
MB3480: разъем и терминальный блок |
|
|
|
1 KV Burst (EFT), EN61000-4-4
0.5 KV Surge, EN61000-4-5 |
|
|
Сертификаты |
|
|
|
CE: EN550022 Class A / EN550024
FCC: FCC Part 15 subpart B, Class A |
|
|
|
TUV: EN60950-1
Shock: IEC60068-2-27
Freefall: IEC60068-2-23
Vibration: IEC60068-2-6 |
|
|
|
|
|
