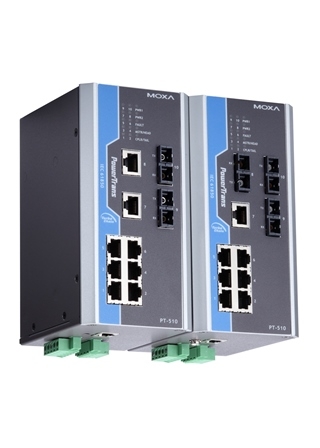

MOXA PT-510-SS-SC-48
Код: 7359
Производитель: MOXA
|
|
Серия MOXA PowerTrans PT-510 предназначена для применения в энергетических системах автоматизации (IEC 61850-3, IEEE 1613).
Оптоволоконные интерфейсы MOXA PowerTrans PT-510 позволяют просто создавать fast Ethernet бекбоны с поддержкой резервирования, а 24/48 VDC изолированные резервируемые блоки питания повышают надежность коммуникаций. Кроме того, MOXA PowerTrans PT-510 могут монтироваться на DIN-направляющую или настенно, что обеспечивает гибкость и простоту установки, а возможность выбора модели, содержащей до 10 fast Ethernet портов и имеющей различные типы оптических портов, может удовлетворить требования различных приложений автоматизации в энергетике.
|
|
Особенности |
|
|
|
|
- IPv6 Ready лого
- Интерфейс командной строки (CLI) для быстрой настройки основных функций *
- Программная реализация IEEE 1588 PTP V2* - технологии точной синхронизации времени
в сети (Precision Time Protocol)
- VLAN Unaware: поддержка приоритетно помеченных кадров, которые могут быть получены
от конкретных устройств
- DHCP Option 82 для назначения IP адресов с различными политиками
- Поддержка EtherNet/IP* и Modbus/TCP индустриальных Ethernet протоколов
- Поддержка Турбо кольца (Turbo Ring), Турбо цепи (Turbo Chain) и
RSTP / STP (IEEE 802.1D-2004) для сетевого резервирования
- IGMP Snooping и GMRP для фильтрации мультикастового трафика по индустриальному
Ethernet протоколу
- Поддержка 802.3ad, LACP для оптимизации использования полосы пропускания
- Широкополосное управление полосой пропускания для предохранения от
непредсказуемого состояния устройств
- "Зеркальные" порты для удобства отладки
- Автоматические предупреждения об аварийных ситуациях по email и на релейных выходах
- Поддержка RMON для эффективного сетевого управления
- Автоматическое восстановление IP адресов подключенных устройств
- Line-swap fast recovery
- Конфигурирование с использованием Web browser, Telnet/Serial консоли, CLI*,
Windows утилит и ABC-01
- Работа с MXview - индустриальной сетевой системой управления.
*Будут доступны в Q3, 2011 |
|
Безопасность
- Пароли пользователей с несколькими уровнями безопасности для защиты от
несанкционированного изменения конфигурации
- Использование SSH / HTTPS для шифрования паролей и данных
- Блокировка портов коммутатора с использованием 802.1x контроля доступа для
обеспечения доступа к портам только авторизованных клиентов
- Отключение одного или нескольких портов для блокировки сетевого трафика
- 802.1Q VLAN для логического разделения трафика, передаваемого между выбранными
портами коммутатора
- Поддержка безопасности портов коммутатора для разрешения работы с ними только для
конкретных устройств и / или MAC-адресов
- Управление парольной политикой из центрального офиса на основе RADIUS / TACACS +
- Обеспечение зашифрованной аутентификации и управления доступом на основе SNMPv3 |
|
|
|
|
|
|
Спецификации |
|
|
Технология |
Стандарты |
IEEE 802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X) и 100Base FX,
IEEE 802.3x для контроля потока,
IEEE 802.1D для Spanning Tree протокола,
IEEE 802.1W для Rapid STP,
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для аутентификации,
IEEE 802.1s* для Multiple Spanning Tree протокола,
IEEE 802.3ad для Port Trunk с LACP |
Протоколы |
IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, DHCP Option 66/67/82, LLDP, Modbus/TCP, IEEE 1588 PTP V2*, IPv6, SNMP Inform |
MIB |
MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
Контроль потока |
IEEE 802.3x flow control, back pressure flow control |
Коммутатор |
Приоритетных очередей |
4 |
Максимальное число доступных VLAN |
64 |
Диапазон VLAN ID |
VID от 1 до 4094 |
IGMP групп |
256 |
Таблица MAC адресов |
8 K |
Буфер пакетов |
1 Mbit |
Интерфейсы |
RJ45 порты |
10/100BaseT(X) с автоматическим согласованием скорости, F/H duplex mode, and auto MDI/MDI-X connection |
Оптические порты |
100BaseFX порты (SC/ST/LC/MTRJ соединители) |
Консоль |
RS-232 (RJ45) |
Системные индикаторы |
PWR1, PWR2 (DC models only), FAULT, MSTR/HEAD, CPLR/TAIL |
Контакты аварии |
один релейный выход с мах нагрузкой 1 A @ 24 VDC |
Питание |
Входное напряжение |
24 VDC (от 18 до 36 V)
48 VDC (от 36 до 72 V),
110/220 VDC/VAC (от 88 до 300 VDC, от 85 до 264 VAC) |
Ток |
(все порты оптические)
• Max. 0.425 A @ 24 VDC
• Max. 0.19 A @ 48 VDC
• Max. 0.105/0.053 A @ 110/220 VDC
• Max. 0.086/0.044 A @ 110/220 VAC |
Подключение |
5-pin терминальный блок |
Токовая защита |
Да |
Защита от неправильной полярности |
Да |
Механические |
Корпус |
IP40 защита |
Размеры |
80 x 160 x 110 mm (Ш x В x Д) (подробнее) |
Вес |
1210 г |
Установка |
DIN-Rail монтаж, настенная установка (опционально) |
Сертификаты |
Безопасности |
UL 508 (Pending) |
Энергетика |
IEC 61850-3, IEEE 1613 |
EMI |
FCC Part 15 Subpart B Class A, EN 55022 Class A |
Окружающая среда |
Рабочая
температура |
от -40 до 85°C, холодный старт требует минимум 100 VAC при -40°C |
Температура хранения |
от-40 до 85°C |
Влажность |
От 5% до 95% (без конденсата) |
|
|
|
|
