Особливості та переваги |
|
|
|
 |
Живлення від Serial порту або зовнішнього джерела |
|
|
Компактний розмір |
|
|
Вибір перетворення в 2/4 дротовий RS-485 або RS-422 |
|
|
RS-485 automatic data direction control |
|
|
Автоматичне визначення напрямку передачі |
|
|
Surge protection, 15 KV ESD і оптична ізоляція (тільки MOXA TCC-80I) |
|
|
Вбудовані 120 Ohm термінуючі резистори |
|
|

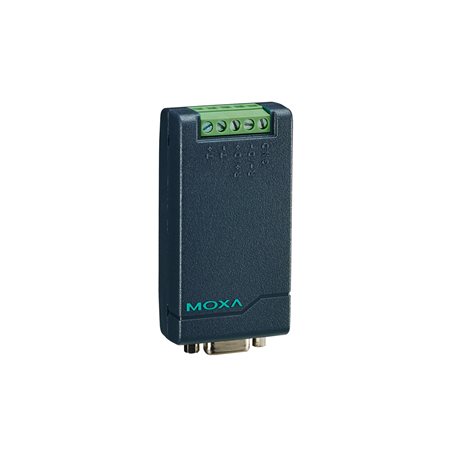

Серія MOXA TCC-80/80I - конвертери, що перетворюють сигнали RS-232 і RS-422/485 інтерфейсів. MOXA TCC-80/80I підтримують живлення через RS-232 порт. MOXA TCC-80/80I здійснюють перетворення інтерфейсу як в одну, так і в іншу сторону. Вони підтримують напівдуплекс для 2- дротового RS-485 або повний дуплекс для 4 дротового RS-422/485. Крім того, MOXA TCC-80/80I забезпечує вичерпний захист, маючи вбудований 15 KV ESD surge protection, а MOXA TCC-80I і 2.5 KV ізоляцію. MOXA TCC-80/80I також забезпечують автоуправління напрямком передачі RS-485 даних, при цьому драйвер RS-485 автоматично визначає наявність даних по TxD сигналах виходу з RS-232. Це означає, що не потрібно ніякого програмування управлінням напрямком передачі RS-485 сигналів.
|
Живлення по RS-232 порту
RS-232 порт MOXA TCC-80/80I має DB9 розетку для підключення до хосту і може отримувати живлення через TxD, RTS і DTR лінії. Незалежно від рівня сигналів, MOXA TCC-80/80I здатний отримати достатньо потужності від цих трьох ліній. Для тих додатків, де небажано використовувати живлення від Serial інтерфейсу, передбачений DC роз'єм для підключення VDC джерела живлення (зовнішній адаптер від 5 до 12 В) або через USB.
Опціональне додаткове живлення
Термінування сигналів вносить критичні вимоги до таких пристроїв, як MOXA TCC-80/80I. У більшості випадках, терминіючі резистори використовуються тоді, коли довжина шлейфів RS-422/485 більша за 100 м. У таких випадках потужність, що падає на термінуючих резисторах, може бути досить великою і споживання може досягати 75 mW. У цьому випадку живлення MOXA TCC-80/80I краще здійснювати від USB інтерфейсу або DC блоку живлення.
|
|
|
 Оптична ізоляція
(тільки MOXA TCC-80I)
2.5 KV оптична ізоляція забезпечується перетворенням електричних сигналів в оптичні і потім назад в електричні. Завдяки цьому всі ланцюги медіаконвертера стають повністю гальванічно розв'язаними. |
Патентована технологія індикації живлення порту
Використання мультиметра для визначення здатності послідовного порту забезпечити достатню потужність для живлення пристроїв - не найкраще рішення. Вбудований "Покажчик живлення порту", розроблений для MOXA TCC-80/80I дозволяє при підключенні TCC-80/80I до цільового RS-232 порту протестувати достатність потужності сигналу для живлення пристрою (перемикач SW4 встановлюється в праву позицію). Якщо індикатор світиться - то TCC-80/80I отримує достатньо потужності, в іншому випадку - знадобиться підключити зовнішній блок живлення до TCC-80/80I. |
 |
|
|
|
|
 |
Специфікації |
 |
|
 Послідовний інтерфейс |
|
|
|
З'єднувач: Female DB9
Сигнали: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
Для петлі: RTS в CTS, DTR в DSR і DCD |
|
|
|
|
З'єднувач: термінальний блок
RS-422: TxD+, TxD-, RxD+, RxD-, GND
RS-485-4др: TxD+, TxD-, RxD+, RxD-, GND
RS-485-2др: Data+, Data-, GND
Вибір типу інтерфейсу здійснюється перемикачем |
|
|
|
RS-422/485 Data Direction Control |
|
|
|
|
|
|
|
|
|
|
|
тільки MOXA TCC-80I - 2.5 KV |
|
|
|
|
|
|
|
Живлення і навколишнє середовище |
|
|
|
|
Живлення |
|
|
|
|
RS-232 порт: TxD, RTS, DTR; Зовнішнє джерело (роз'єм) |
|
|
|
|
|
|
|
TCC-80: 10 mA @ 5 V (термінуючі резистори не підключені)
TCC-80I: 20 mA @ 5 V (термінуючі резистори не підключені) |
|
|
|
|
|
Механічні |
|
|
|
|
Сертифікати |
|
|
|
|
|
|
|
|
EMI |
CISPR 32, FCC Part 15B Class A |
|
EMS |
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF |
|
Environmental Testing |
IEC 60068-2-1
IEC 60068-2-14
IEC 60068-2-2
IEC 60068-2-3 |
|
Vibration |
IEC 60068-2-6 |
|
|
