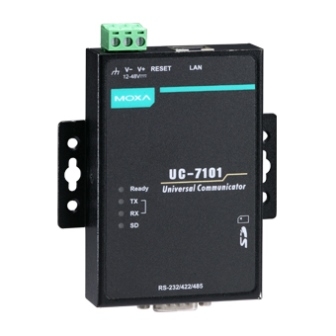

MOXA UC-7101, основаны на RISC платформе и предназначены для создания пользовательских индустриальных приложений. Не смотря на то, что MOXA UC-7101 имеет столь малые габариты, в нем используется достаточно мощный процессор MOXA ART ARM9 192 MHz, который обеспечивает необходимые вычислительные и коммуникационные функции при малом потреблении.
|
MOXA UC-7101 имеют 8 MB NOR Flash ROM и 16 MB SDRAM, а также и дополнительный SD сокет для наращивания памяти. 10/100 Mbps Ethernet порт позволяет использовать его в индустриальном сетевом окружении, а RS-232/422/485 порт обеспечивает ему необходимую связь с различными типами устройств с последовательным интерфейсом.
Встроенная операционная система µLinux обеспечивает открытую программную операционную среду для разработки пользовательских программ. Это означает, что программное обеспечение написанное для настольной системы PC, может быть легко перенесено на платформу UC-7101, используя кросс компилятор GNU без модификации программных кодов.
Широкий температурный диапазон (от -40 до 75 °C) достигается в моделях MOXA UC-7101 с индексом "Т". По сравнению с рабочим диапазоном традиционного промышленного исполнения, эти исполнения компьютеров MOXA является большим преимуществом для приложений, работающих в жестких заводских средах автоматизации.
Подробнее об устройстве -->
Применение
|
|
-
Конверсия протоколов
-
Сервер удаленного доступа
-
Сервер обработки событий
-
Сервер безопасности и т.п.
|
Области использования
|
|
-
Оборонная промышленность
-
Транспорт
-
Энергетика
-
Индустриальная автоматизация
-
SCADA системы
-
Автоматизация домов, супермаркетов и т.п.
|
|
|
Особенности |
|
|
Встраиваемый компьютер с открытой Linux-базирующейся платформой для пользовательских индустриальных приложений |
|
32-bit ARM9 RISC процессор |
|
16 MB RAM (до 12 MB пользовательской памяти) |
|
8 MB Flash ROM (до 4 MB пользовательской памяти) |
|
1 авточувствительный 10/100 Mbps Ethernet порт |
|
1 программно-выбираемы1 RS-232/422/485 порт |
|
Слот SD |
|
патентованная технология ADDC™(Automatic Data Direction Control) для RS-485 интерфейса |
|
Встроенные RTC, Buzzer |
|
Встроенный µClinux |
|
Поддержка стандартного TCP/IP протокола стека |
|
Доступны модели с рабочей температурой от - 40 до 75°C |
|
GNU GCC кросс-компилятор |
|
Спецификации |
|
Аппаратная часть
|
|
|
|
|
|
|
|
|
|
|
RS-232, 3 провода (TxD, RxD, GND), pin-header |
|
|
|
|
|
1 х RS-232/422/485, DB9, программно выбираемый |
|
|
|
1.5 KV magnetic isolation |
|
|
|
None, Even, Odd, Space, Mark |
|
|
|
|
|
|
|
RTS/CTS, XON/XOFF, RS-485 ADDC™ |
|
|
|
|
Real Time Clock
(таймер реального времени) |
|
|
|
|
|
10M/Link x 1, 100M/Link x1,TxD x 1, RxD x 1, Ready |
|
|
|
|
|
|
|
|
|
|
|
от -10 до 60°C (при относительной влажности от 5 до 95% RH)
от -40 до 75°C - "T" модель |
|
|
|
от -20 до 80°C (при относительной влажности от 5 до 95% RH)
от -40 до 85°C - "T" модель |
|
|
|
FCC Part 15, CISPR 22 Class A
CE Class A: EN55022 Class A, EN61000-3-2 Class A, EN61000-3-3, EN55024
LVD: EN60950-1
UL/cUL: UL60950, CAN/CSA-C22.2 No. 60950-00
RoHS, CRoHS, WEEE |
|
|
|
|
|
Программная часть - μClinux |
|
µLinux ядро (2.6.19) Стек протоколов: |
|
TCP, UDP, IPv4, SNMP V1/V2c, ICMP, ARP, HTTP, CHAP, PAP, DHCP, NTP, NFS, SMTP, Telnet, FTP, PPP, PPPoE |
|
|
|
|
|
msh, busybox, tinylogin, telnet, ftp |
|
|
|
telnetd: Telnet Server daemon
ftpd: FTP server daemon
Boa: Web server daemon
pppd: dial in/out over serial port daemon & PPPoE
snmpd: snmpd agent daemon
inetd: TCP server manager program |
|
|
|
Moxa Linux API Library
Linux Tool Chain:
Arm-elf-gcc: C/C++ PC Cross Compiler
μClibc: POSIX Standard Library |
|
|
|
UART, RTC, Buzzer, SD Card |
|
|
|
|
|
|
|
