Универсальная архитектура, подходящая для разных сценариев применения
IES-1000 – это выполненный в одноюнитовом форм-факторе модульный коммутатор, выполняющий функции мультисервисного узла доступа IP-сети multi-service access node (MSAN). В два слота его шасси можно установить различные комбинации линейных модулей DSL и VoIP для предоставления сервисов ADSL2+, G.SHDSL и VoIP для клиентов из корпоративного и потребительского секторов. MSAN преобразует трафик ATM и голосовой трафик POT, поступающие по сети DSL, в IP-пакеты для передачи по IP-сетям. Компактный корпус коммутатора (высота 1U), возможность питания от сети как переменного, так и постоянного тока, а также простая процедура инсталляции позволяют применять IES-1000 в сетях операторов связи и SMB для выполнения различных задач.
Сервис арендуемой линии G.SHDSL для предприятия
Благодаря технологии G.SHDSL коммутатор IES-1000 можно использовать для замены арендуемой линии связи. Использование механизма модуляции TC-PAM обеспечивает совместимость IES-1000 с другими технологиями передачи данных, что позволяет сервис-провайдеру устанавливать этот коммутатор там, где уже используются технологии широкополосного доступа.
Решение M-Pair Bonding G.SHDSL.bis
IES-1000 поддерживает линейный модуль нового поколения G.SHDSL.bis для обеспечения скорости передачи данных до 4096kbps по одной паре в обоих направлениях. Он также оборудован двумя интерфейсами 100Mbps Ethernet для соединения с сетью агрегирования Ethernet. В одном IES-1000 можно установить два модуля SAM1216-22 для поддержки до 32 соединений SHDSL. Кроме того, SAM1216-22 поддерживает ITU G.991.2 m-pair bonding на физическом уровне. M-pair bonding может объединять 2 или 4 пары и обеспечивать агрегированную полосу пропускания около 16Mbps.
Линейный модуль VoIP для предоставления функции медиа-шлюза
В дополнение к сервисам факса и модема линейный модуль VoIP обеспечивает параллельную распределенную архитектуру шлюза для сервисов VoIP с использованием преимуществ передачи голосового трафика с помощью POTS. Эта архитектура предусматривает обслуживание одним линейным модулем до 24 портов POTS. Применение этой архитектуры устраняет узкие места и точки единичного отказа. Медиа-шлюз обеспечивает кодеки G.711, G.723, G.726, G.729a/b и T.38 с поддержкой протокола контроля и сигнализации уровня приложения RFC3261 SIP.
Мощные функции управления
Управление всем коммутатором IES-1000 можно выполнять удаленно с помощью Windows-утилиты NetAtlas Access EMS (Element Management System) на платформе SNMPc, поддерживающей управление SNMP. NetAtlas Access EMS реализует мощные функции удаленного управления, которые помогают сервис-провайдеру до минимума сократить операционные расходы. Архитектура коммутатора loop-back помогает быстро локализовать сбои в работе сети. Он также поддерживает удаленную инсталляцию нового микрокода и настройку базовых параметров IP-сети, что значительно сокращает число выездов к новым клиентам для подключения сервисов и к старым клиентам для изменения конфигураций.
-

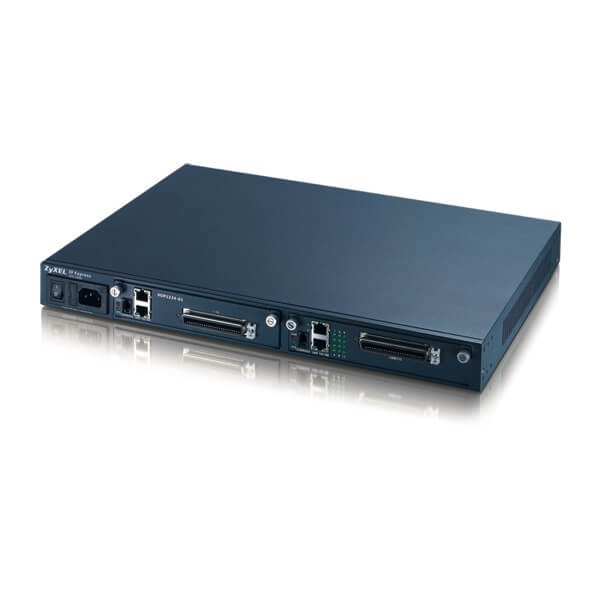

IES-1000M
-
Шасси 1U для монтажа в стойке 19", 2 слота для карт
-
Размеры: 440 мм (W) x 320 мм (D) x 46 мм (H)
-
2 линейные карты для предоставления разных типов сервисов DSL, а также сервисов VoIP
-
Горячая замена всех основных компонентов
-
Поддержка от 8 до 32 портов в сети MDU/центрального офиса
-
Мониторинг температуры с предупреждением о перегреве
-
Автоматическое отключение при перегреве
-
Защита от бросков тока для предотвращения повреждения в случае попадания молнии
-
Линейный модуль SAM1216-22
-
Один коннектор Telco 50 на 16 портов G.SHDSL.bis
-
Один порт консоли mini RJ11 для локального управления
-
Два порта 10/100Base-TX для соединения с магистральной сетью (uplink)
-
Управление In-band Ethernet
-
Светодиодные индикаторы состояния: System Status, Ethernet Link Status, Ethernet Active Status, G.SHDSL.bis ports status, Alarm
-
Тип кодирования линии: TC-PAM
-
Мощность передатчика: до 16.8 dBm
-
Плотность: 16 портов на кристалл
-
Формат SHDSL payload: ATM
-
Режим подстройки скорости: fixed, line probing
-
До 4096kbps по одной паре, поддержка m-pairs (режим с 2/4 парами) до 16.384Mbps
-
Annex A и annex B PSD mask
-
Профиль линии SHDSL
-
Профиль аларма SHDSL
-
Power backoff
-
Соответствие стандартам
-
ETSI SDSL (ETSI TS 101 524 V 1.2.1)
-
ITU G.shdsl (ITU-T G.991.2 (2001)
-
ITU G.shdls.bis (ITU-T G.991.2 (2004)
-
Доставка трафика Ethernet по первой миле с использованием унаследованных технологий LAN
-
Предоставление всех ресурсов путем конфигурирования схем соединения DSL с использованием NetAtlas Access EMS
-
Поддержка расширяемых конфигураций с линейными картами plug-and-play
-
Управление с помощью SNMP v1, v2
-
Web-управление
-
FTP/TFTP для загрузки микрокода
-
Конфигурирование порта консоли (RS-232)
-
Конфигурирование и мониторинг с помощью Telnet
-
Spanning tree algorithm (802.1D) для устранения образования петель
-
Конфигурируемое значение MTU
-
Агент PPPoE intermediate agent, совместимый с TR-101
-
G.998.1 ATM bonding
-
802.1Q VLAN aware bridging
-
IGMP snooping с поддержкой многоадресного трафика
-
Поддержка QoS с 802.1p
-
DHCP relay agent option 82 для отдельных VLAN
-
Изоляция порта/изоляция на уровне отдельных VLAN
-
256 статических записей VLAN (весь диапазон VLAN ID 1~4094)
-
4 тысячи MAC-адресов
-
Приоритеты пакетов в соответствии с 802.1p (QoS)
-
Статическая конфигурация – настройка приоритетов по умолчанию
-
4 очереди приоритетов на один PVC (до 4 PVC)
-
Multicast (многоадресная рассылка пакетов)
-
IPv4 multicast forwarding (по L2 MAC)
-
Статическое определение конфигурации списка multicast
-
IGMP v1, v2 snooping и поддержка IGMP proxy mode
-
Shared VLAN multicast
-
256 групп multicast, в каждой группе до 18 участников
-
Профиль IGMP filtering
-
Ограничение IGMP count
-
MVLAN
-
Контроль полосы пропускания DSL port
-
Поддержка управления
-
Управление на базе CLI через порт консоли/Ethernet
-
SNMPV1, v2 и telnet с помощью интерфейса Inband Ethernet и поддержка управления NetAtlas Access, запускаемой на ПК программы EMS
-
Управление на основе Web с помощью интерфейса Inband Ethernet
-
Защищенный хост: конфигурирование IP-адресов удаленных хостов для управления
-
UNIX syslog
-
Обновление микрокода, резервное копирование и восстановление конфигурации с помощью FTP и Web-интерфейса
-
Поддержка текстовых конфигурационных файлов
-
Конфигурирование портов
-
Предупреждения/контроль состояния
-
Мониторинг производительности
-
Security and Memory Backup
-
Самодиагностика
-
Удаленный сброс настроек
-
Поддержка управления EMS Management
-
MIB
-
SNMP MIB II (RFC1213)
-
SNMP v1
-
SNMP v2
-
RFC1493 Bridge MIB
-
RFC1643 Ethernet MIB
-
RFC1757 четыре группы group of RMON
-
RFC2674
-
RFC2662 ADSL line MIB
-
RFC4319 (бывший RFC3276) SHDSL Line MIB
|
