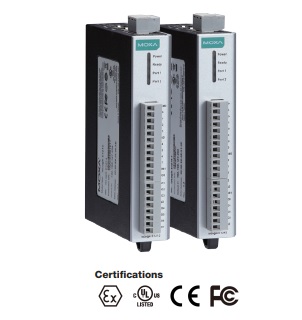

MOXA ioLogik E1210
Код: 8253
Производитель: MOXA
|
|
MOXA IoLogik E1210 - індустріальний сервер віддаленого Ethernet введення-виведення має вбудований двопортовий Ethernet комутатор, що дозволяє підключити до нього будь-які інші Ethernet пристрої або ще один ioLogik для організації ланцюгової мережевої топології. ланцюгової мережевої топології.
Багато індустріальних додатків, як наприклад, системи автоматизації на виробництві, системи безпеки і моніторингу для тунелів і їм подібні, вимагають ланцюгового (англ. Daisy-chain) Ethernet підключення великої кількості різних пристроїв введення / виведення.
Такі топології зазвичай використовуються в Fieldbus додатках, які часто використовуються в системах промислової автоматизації. |
|
Ланцюгова топологія, яка застосована в серверах віддаленого Ethernet введення / виведення серії ioLogik E1210, не тільки спрощує зв'язок між пристроями, але також знижує загальні витрати при створенні проектів автоматизації, так як не вимагає придбання додаткових комутаторів, а також зменшує витрати на розгортання кабельної інфраструктури.
Для прикладу, якщо в системі автоматизації близько 700 об'єктів (до 20 точок введення-виведення на об'єкт), то скорочення витрат тільки на кабельну систему може досягати більше 15% від загальної вартості реалізації проекту.
|
 |
Особливості |
 |
|
- 16 цифрових входів
- Вбудований 2-портовий Ethernet комутатор для ланцюгових топологій
- Безкоштовний Moxa Active OPC Server Lite:
- просте підключення до будь-якої SCADA системи
- скорочення навантаження на Ethernet мережу до 80%
- обмін активними повідомленнями з відміткою часу, з часом реакції в 7 разів швидше,
ніж у традиційних систем
- Визначені користувачем Modbus / TCP рішення
- MXIO бібліотеки програмування для Windows і WinCE VB / VC.NET і Linux C API
- Веб-конфігурація з функцією імпорту / експорту.
- |
|
|
Специфікації |
|
|
|
¤ LAN |
|
Ethernet |
2-портовий Ethernet комутатор, RJ45 |
|
Швидкість |
10/100 Mbps, auto MDI/MDIX |
Magnetic Isolation
Protection |
1.5 KV вбудована |
|
Протоколи |
Modbus/TCP, TCP/IP, UDP, DHCP, Bootp, HTTP |
|
¤ Цифрові входи |
|
Каналів |
16 |
|
Тип сенсорів |
NPN/PNP і сухі контакти |
|
Тип введення-виведення |
Цифрові входи (DI) або лічильник подій |
|
"Сухі" контакти |
• логічний 0: на землю (GND)
• логічна 1: відкритий |
|
"Мокрі" контакти |
(Для Source Type)
• логічний 0: від 0 до 3 VDC
• логічна 1: від 10 до 30 VDC (DI COM в DI) |
|
Ізоляція |
3K VDC або 2K Vrms |
|
Лічильник/частота |
250 Hz,, зберігається при вимкненому живленні |
|
¤ Живлення |
|
Вхідне |
24 VDC, від 12 до 36 VDC |
|
Споживання |
130 mA @ 24 VDC |
|
¤ Навколишнє середовище |
|
Робоча температура |
Стандартна модель: від -10 до 60°C
Т-модель: від -40 до 75°C |
|
Відносна вологість |
від 5 до 95% RH |
|
Температура зберігання |
від -40 до 85°C |
|
¤ Фізичні |
|
Підключення |
кабель до 14AWG |
|
¤ Сертифікати |
|
EMI |
FCC part 15, CISPR (EN55022) Class A |
|
EMS |
IEC 61000-4, IEC 61000-6 |
|
Shock |
IEC 60068-2-27 |
|
Freefall |
IEC 60068-2-32
|
|
Vibration: |
IEC 60068-2-6 |
|
|
