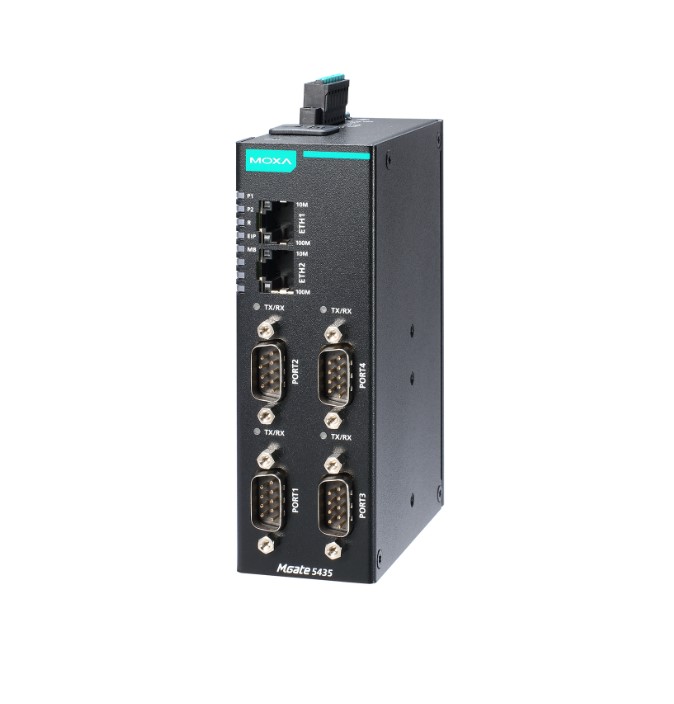

MOXA MGate 5435-T

Код: 8165

Производитель: MOXA

Легка конфігурація
   Шлюзи MGate 5135/5435 оснащені веб-консоллю, що спрощує конфігурацію без встановлення додаткових утиліт. Крім того, шифрування зв'язку HTTPS забезпечує більш високу безпеку мережі. У більшості програм збору даних налаштування пристроїв за допомогою команд Modbus може зайняти багато часу та збільшити витрати. Шлюзи MGate 5135/5435 забезпечують офлайн-конфігурацію за допомогою файлу CSV, щоб допомогти швидко завершити налаштування Modbus. Шлюзи MGate також надають програмно настроювані параметри тягового високого/низького рівня та кінцевого резистора для 2-провідного RS-485, щоб зменшити зусилля та потребу відкривати шасі.

Легке усунення несправностей
   Шлюзи MGate 5135/5435 забезпечують різноманітні функції обслуговування, щоб скоротити час і вартість усунення несправностей, включаючи світлодіодні індикатори, діагностику протоколів, моніторинг трафіку та перегляд тегів. Ці інструменти допомагають отримувати та перевіряти дані, щоб легко визначити першопричину проблем, особливо на етапі встановлення. Шлюзи MGate також оснащені функціями моніторингу стану та захисту від збоїв. Функція моніторингу стану сповіщає систему PLC/DCS/SCADA, коли пристрій Modbus від’єднується або не відповідає. У цьому випадку PLC/DCS процесу отримує статус кожного кінцевого пристрою, а потім видає сигнали тривоги для сповіщення операторів. Функція захисту від збоїв виконує дії, попередньо визначені користувачем, коли хост від’єднується, щоб запобігти відключенню кінцевих пристроїв протягом тривалого часу.

Особливості

°	Перетворення протоколу з Modbus на EtherNet/IP
°	Підтримує адаптер EtherNet/IP
°	Підтримує Modbus RTU/ASCII/TCP клієнт
°	Гнучке розгортання з каскадним Ethernet і подвійною підмережею
°	Вбудована інформація про моніторинг/діагностику трафіку для легкого усунення несправностей
°	Просте налаштування пристрою за допомогою веб-консолі
°	Карта microSD для резервного копіювання/дублювання конфігурації
°	Підтримує подвійні резервні входи постійного струму та 1 релейний вихід
°	Послідовний порт із захистом ізоляції 2 кВ
°	Доступні моделі з робочою температурою від -40 до 75 ° C
°	Розроблено відповідно до IEC 62443-4-2 із безпечним завантаженням

Специфікації
° Ethernet інтерфейс
Кількість портів	2
Швидкість	10/100 Mbps, Auto MDI/MDIX
Роз'єм	RJ45 8-pin
Magnetic Isolation Protection	1.5 KV вбудована
° Функції ПЗ Ethernet
Протоколи	Modbus TCP Client, PROFINET IO Device
Параметри конфігурації	Web Console (HTTPS), Device Search Utility (DSU)
Управління	ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, UDP
MIB	RFC1213, RFC1317
Управління часом	NTP Client
° Функції безпеки
Аутентифікація	Локальна база даних
Шифрування	HTTPS, AES-128, AES-256, SHA-256
Протоколи безпеки	SNMPv3 SNMPv2c Trap HTTPS (TLS 1.3)
° Serial інтерфейс
Кількість портів	MGate 5135/5135-T: 1 MGate 5435/5435-T: 4
Інтерфейс	RS-232/422/485
Роз'єм	DB9 male
Захист	2 kV
Pull High/Low резистори для RS-485	1 kΩ, 150 kΩ
Термінатор для RS-485	120 Ом настроюється програмним забезпеченням
° Serial параметри
Бити данних	7, 8
Стоп бити	1, 2
Управління потоком	RTS/CTS, RTS Toggle (RS-232 только)
Паритет	None, Even, Odd, Space, Mark
Контроль напрямку даних RS-485	ADDC (automatic data direction control)
Швидкість	от  300 bps до 921.6 Kbps
° Serial сигнали
RS-232	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422	Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w	Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w	Data+, Data-, GND
° Програмне забезпечення Serial
Промислові протоколи	Modbus RTU/ASCII Client
° Modbus RTU/ASCII
Режим	Client
Підтримувані функції	1, 2, 3, 4, 5, 6, 15, 16, 23
Макс. Кількість підключень до сервера	31
Макс. Кількість команд	128 на послідовний порт
° Modbus TCP
Режим	Client
Підтримувані функції	1, 2, 3, 4, 5, 6, 15, 16, 23
Макс. Кількість підключень до сервера	32
Макс. Кількість команд	128
Загальний розмір вихідних даних	MGate 5135: 2048 bytes MGate 5135-T: 2048 bytes MGate 5435: 4000 bytes MGate 5435-T: 4000 bytes
Загальний розмір вхідних даних	MGate 5135: 2048 bytes MGate 5135-T: 2048 bytes MGate 5435: 4000 bytes MGate 5435-T: 4000 bytes
° EtherNet/IP
Режим	Adapter
Підтримка об’єктів CIP	Identity, Message Router, Assembly, Connection Manager, TCP/IP interface, Ethernet link, Port
Макс. Кількість підключень сканера	MGate 5135/5135-T: 4 (read/write) MGate 5435/5435-T: 8 (read/write)
Розмір вхідних даних	MGate 5135: 496 bytes/connection (total: 1984 bytes) bytes MGate 5135-T: 496 bytes/connection (total: 1984 bytes) bytes MGate 5435: 496 bytes/connection (total: 3968 bytes) bytes MGate 5435-T: 496 bytes/connection (total: 3968 bytes) bytes
Розмір вихідних даних	MGate 5135: 496 bytes/connection (total: 1984 bytes) bytes MGate 5135-T: 496 bytes/connection (total: 1984 bytes) bytes MGate 5435: 496 bytes/connection (total: 3968 bytes) bytes MGate 5435-T: 496 bytes/connection (total: 3968 bytes) bytes
° Пам'ять
Слот microSD	До 32 ГБ (сумісний із SD 2.0)
° Фізичні характеристики
Матеріал корпуса	Метал (IP30)
Вага	MGate 5135/5135-T: 294 г MGate 5435/5435-T: 403 г
Розміри	MGate 5135/5135-T: 25 x 90 x 130 мм MGate 5435/5435-T: 42 x 90 x 130 мм
