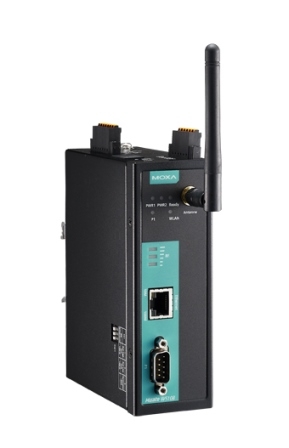

Шлюзы серии MOXA W5108 MGate / MGate W5208 являются идеальным выбором для подключения устройств с последовательным Modbus интерфейсом к беспроводной локальной сети или DNP3 serial к DNP3 IP через беспроводную локальную сеть. Использование IEEE 802.11a / B / G / N обеспечивает снижение необходимого количества кабелей в сложных условиях проводки, повышает безопасность передачи данных - шлюзы серии MOXA MGate W5108 / MGate W5208 поддерживают WEP / WPA / WPA2. Надежная конструкция шлюзов позволяет использовать их для промышленного применения, в том числе нефтяной и газовой отрасли, энергетике, автоматизации процессов и автоматизации производства. |
Мониторинг трафика Modbus (Modbus Traffic Monitor)
Шлюзы серии MOXA W5108 MGate / MGate W5208 поддерживает протокол Modbus Traffic Monitor для решения возникающих проблем на этапе установки. Связь может быть настроена неправильно, из-за ошибок в параметрах программного обеспечения, таких как ID ведомого устройства, адрес регистра или ошибках в аппаратных параметрах, таких как скорость передачи данных или параметры интерфейса. Поддержка протокола Modbus Traffic Monitor позволяет проверить прием данных и легко определить возможные неполадки.
Многочисленные функции обслуживания
Шлюзы серии MOXA W5108 MGate / MGate W5208 поддерживает веб-консоль и Telnet консоль для дистанционного обслуживания. Каждый шлюз также поддерживает шифрование коммутационных функций, такие как HTTPS и SSH для предотвращения проблем безопасности. Кроме того, функции ведения журнала реализованные в прошивке обеспечивают запись событий подключения и Modbus событий для технического обслуживания. Пользователи могут просматривать данные журнала удаленно через веб-консоль.
|
Особенности |
|
° |
Передача Modbus / DNP3 последовательных данных через 802.11 |
|
° |
Туннелирование Serial коммуникаций (поддерживает TCP Server / Client режимы) |
|
° |
В Slave режиме поддерживается до 16 TCP мастеров и до 31 или 62 serial slaves одновременно |
|
° |
Встроенный Modbus монитор трафика |
|
° |
SD карты для резервного копирования конфигурации и журнала системы |
|
° |
Два входа питания по постоянному напряжению для резервирования и релейный выход |
|
° |
Безопасный доступ к данным с использованием WEP / WPA / WPA2 |
|
° |
Защитная 2 кВ изоляция |
|
° |
Рабочая температура от -40 до 75 °C в Т-моделях |
|
° |
Поддержка 2 цифровых входов и 2 цифровых выходов. |
|
|
|
Спецификации |
|
° Ethernet интерфейс |
|
Протоколы |
Modbus TCP, DNP3, TCP Server/Client |
|
Число портов |
1 |
|
Скорость |
10/100 Mbps, Auto MDI/MDIX |
|
Соединители |
RJ45 |
|
Magnetic Isolation Protection |
1.5 KV встроенная |
|
° Serial интерфейс |
|
Протоколы |
Modbus RTU/ASCII Master/Slave, DNP3 |
|
Число портов |
MGate W5108: 1
MGate W5208: 2 |
|
Интерфейс |
RS-232/422/485 программно выбираемый |
|
Соединитель |
DB9 male |
|
Защита |
2 kV |
|
Pull High/Low резисторы для RS-485 |
1 kΩ, 150 kΩ |
|
Терминаторы для RS-485 |
120 Ω |
|
° Serial параметры |
|
Биты данных |
7, 8 |
|
Стоп биты |
1, 2 |
|
Управление потоком |
RTS/CTS, DTR/DSR, RTS Toggle (RS-232 только) |
|
Паритет |
None, Even, Odd, Space, Mark |
|
Скорость |
от 50 bps до 921.6 Kbps |
|
° Serial сигналы |
|
RS-232 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
|
RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
|
RS-485-4w |
Tx+, Tx-, Rx+, Rx-, GND |
|
RS-485-2w |
Data+, Data-, GND |
|
° WLAN |
|
Стандарты |
802.11a/b/g/n |
|
Сетевые моды |
Infrastructure, Ad-Hoc |
|
Скорость |
802.11a/g: 65, 54, 48, 36, 24, 18, 12, 9, 6 Mbps, auto
802.11b: 11, 5.5, 2, 1 Mbps, auto
802.11n: 2.4 GHz: HT20, MCS 0-7
802.11n: 5 GHz: HT20 & HT40 MCS 0-7 |
|
Рабочее расстояние |
до 100 м на открытом пространстве |
|
Антенный соединитель |
Reverse SMA |
|
TX Мощность передачи |
2.4 GHz
• 802.11b:
от 1 до 11 Mbps, Typ. 16 (±1.5 dBm)
• 802.11g:
от 6 до 36 Mbps, Typ.16 (±1.5 dBm)
48 Mbps, Typ. 15 (±1.5 dBm)
54 Mbps, Typ. 14 (±1.5 dBm)
• 802.11n (20 MHz):
MCS0-3: Typ. 16 dBm (± 1.5 dBm)
MCS4-5: Typ. 14 dBm (± 1.5 dBm)
MCS6-7: Typ. 12 dBm (± 1.5 dBm)
5 GHz
• 802.11a:
от 6 до 36 Mbps, Typ.15 (±1.5 dBm)
48 Mbps, Typ. 15 (±1.5 dBm)
54 Mbps, Typ. 14 (±1.5 dBm)
• 802.11n (20/40 MHz):
MCS0-3: Typ. 15 dBm (± 1.5 dBm)
MCS4-5: Typ. 14 dBm (± 1.5 dBm)
MCS6-7: Typ. 12 dBm (± 1.5 dBm) |
|
RX чувствительность |
2.4 GHz
• 802.11b:
-92 dBm @ 1 Mbps,
-88 dBm @ 2 Mbps,
-87 dBm @ 5.5 Mbps,
-84 dBm @ 11 Mbps
• 802.11g:
-91 dBm @ 6 Mbps,
-90 dBm @ 9 Mbps,
-88 dBm @ 12 Mbps,
-86 dBm @ 18 Mbps,
-80 dBm @ 24 Mbps,
-80 dBm @ 36 Mbps,
-74 dBm @ 48 Mbps,
-73 dBm @ 54 Mbps
• 802.11n(20MHz):
-89 dBm @ MCS0
-87 dBm @ MCS1
-85 dBm @ MCS2
-81 dBm @ MCS3
-78 dBm @ MCS4
-74 dBm @ MCS5
-73 dBm @ MCS6
-71 dBm @ MCS7
5 GHz
• 802.11a:
-91 dBm @ 6 Mbps,
-90 dBm @ 9 Mbps,
-88 dBm @ 12 Mbps,
-86 dBm @ 18 Mbps,
-82 dBm @ 24 Mbps,
-81 dBm @ 36 Mbps,
-75 dBm @ 48 Mbps,
-74 dBm @ 54 Mbps
• 802.11n (20MHz):
-89 dBm @ MCS0
-87 dBm @ MCS1
-85 dBm @ MCS2
-81 dBm @ MCS3
-78 dBm @ MCS4
-74 dBm @ MCS5
-73 dBm @ MCS6
-71 dBm @ MCS7
• 802.11n (40MHz):
-85 dBm @ MCS0
-84 dBm @ MCS1
-81 dBm @ MCS2
-77 dBm @ MCS3
-75 dBm @ MCS4
-70 dBm @ MCS5
-69 dBm @ MCS6
-67 dBm @ MCS7 |
|
Частота и модуляция |
OFDM (54, 48, 36, 24, 18, 12, 9, 6 Мбит)
OFDM (MCS0, MCS1, MCS2, MCS3 MCS4, MCS5, MCS6, MCS7)
ССК (11 Мбит, 5,5 Мбит)
DQPSK (2 Мбит)
DBPSK (1 Мбит) |
|
Европейские каналы |
от 2.412 до 2.472 GHz (13 каналов
от 5.180 до 5.240 (4 канала)
от 5.260 до 5.320 (4 канала)
от 5.500 до 5.700 GHz (11 каналов) |
|
° Цифровые входы - выходы (DI/DO) |
|
Цифровых входов |
2 |
|
Цифровых выходов |
2 |
|
Соединитель |
6 контактный терминальный блок |
|
°Цифровые входы |
|
"Сухие" контакты |
• логический 0: на землю (GND)
• логическая 1: открыт |
|
"Мокрые" контакты |
• логический 0: от 10 до 30 VDC
• логическая 1: от 0 до 3 VDC |
|
°Цифровые выходы |
|
Тип канала |
sink type |
|
Напряжение |
24 VDC номинальное, открытый коллектор до 30 VDC |
|
Выходной ток |
200 mA на канал |
|
° Программное обеспечение |
|
Протоколы |
TCP/IP, UDP, HTTP, SMTP, NTP, DNS, DHCP Client, SNMP (v1, v2, v3), Private MIB, ARP, Telnet |
|
Опции конфигурации |
Web console, Serial console, Telnet console |
|
Утилиты |
Device Search Utility (DSU) для Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2 |
|
° Безопасность |
|
Аутентификация |
WEP encryption ( 64 или 128 bit), WPA / WPA2-Personal и Enterprise (IEEE 802.1X/RADIUS, TKIP и AES) |
|
Шифрование |
128-bit TKIP/AES-CCMP EAP-TLS, PEAP/GTC, PEAP/MD5, PEAP/MSCHAPV2, EAP-TTLS/PAP, EAP-TTLS/CHAP, EAP-TTLS/MSCHAP, EAP-TTLS/MSCHAPV2, EAP-TTLS/EAP-MSCHAPV2, EAP-TTLS/EAP-GTC, EAP-TTLS/EAP-MD5, LEAP |
|
° Физические характеристики |
|
Материал корпуса |
Металл (IP30) |
|
Вес |
MGate W5108: 589 г
MGate W5208: 738 г |
|
Размеры |
MGate W5108: 45.8 x 105 x 134 мм
MGate W5208: 59.6 x 101.7 x 134 мм |
|
MGate W5108
MGate W5208
|
|
° Окружающая среда |
|
Рабочая температура |
Стандартная модель: от 0 до 60°C
T-модель: от -40 до 75°C |
|
Температура хранения |
от -40 до 85°C |
|
Относительная влажность |
от 5 до 95% RH |
|
° Питание |
|
Питание |
от 9 до 60 VDC |
|
Подключение |
Терминальный блок |
|
Потребление |
495 mA @ 9 V
202 mA @ 24 V
114 mA @ 48 V
99 mA @ 60 V |
|
° Сертификаты |
|
Safety |
UL 508, EN 60950-1 |
|
EMS |
EN 61000-4-2 (ESD) Contact: 6 kV; Air: 8 kV
EN 61000-4-3 (RS) 80 MHz to 1 GHz, 10 V/m
EN 61000-4-4 (EFT) Power 4 kV; Signal 2 kV
EN 61000-4-5 (Surge) Power 2 kV; Signal: 1 kV
EN 61000-4-6 (CS) Level 3
EN 61000-4-8 (PFMF) Level 3 |
|
EMC |
EN 55022/24 |
|
EMI |
FCC Part 15 Subpart B Class A |
|
Shock |
IEC60068-2-27 |
|
Freefall |
IEC60068-2-32 |
|
Vibration |
EN 50155, IEC 61373 |
|
Радио |
EN 300328, EN 301893, TELECOM
CE (ETSI EN 301 893, ETSI EN 300 328), ARIB RCR STD-33, ARIB STD-66 |
|
